Нормирование отклонений и допусков расположения поверхностей

Отклонением расположения поверхности или профиля поверхности называют отклонение реального расположения поверхности (профиля) от его номинального расположения. При оценке отклонений расположения реальные поверхности (профили) заменяются прилегающими, оси, плоскости симметрии и центры реальных поверхностей заменяют таковыми для прилегающих поверхностей (профилей, элементов), а отклонения формы не учитываются.

Примеры отклонения расположения поверхностей:

- отклонение от параллельности плоскостей (рисунок 4.10, а) – разность Δ наибольшего и наименьшего расстояний между прилегающими плоскостями в пределах нормируемого участка; поле допуска параллельности (рисунок 4.10, б) – область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими одна от другой на расстоянии, равном допуску параллельности Т, и параллельными базе;

- отклонение от перпендикулярности плоскостей (показано на рисунке 4.10, в);

- отклонение от соосности относительно общей оси – наибольшее расстояние (Δ ₁, Δ ₂, …) между осью рассматриваемой поверхности вращения и общей осью двух или нескольких поверхностей вращения на длине нормируемого участка (рисунок 4.10, г);

- отклонение от симметричности относительно базовой плоскости – наибольшее расстояние Δ между плоскостью симметрии рассматриваемой поверхности и базовой плоскостью симметрии (рисунок 4.10, д).

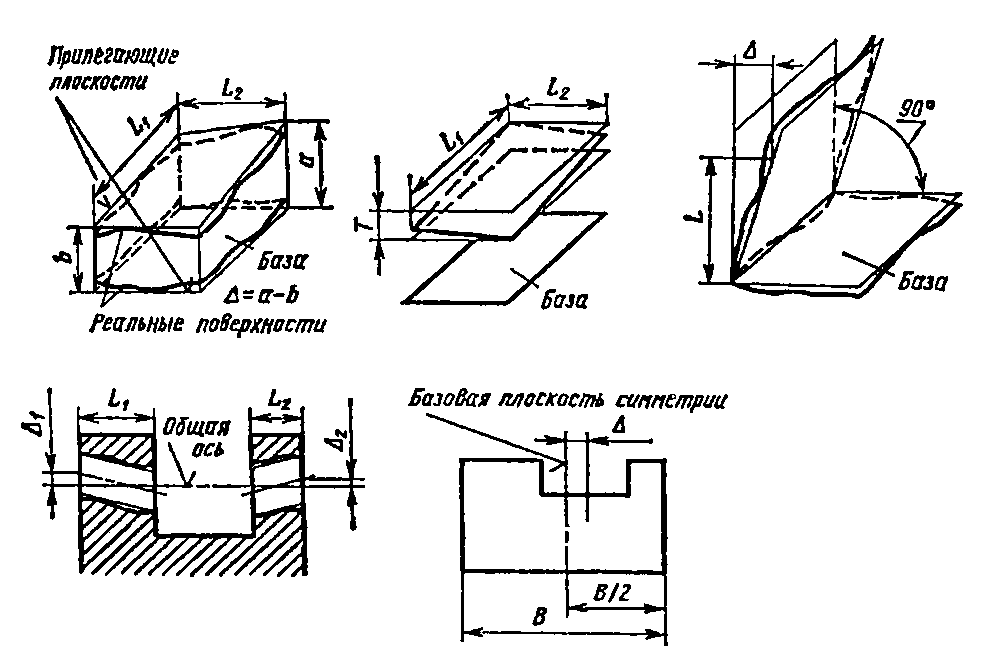

Рисунок 4.10 – Отклонения расположения поверхностей

Рассматривают также отклонение от параллельности осей в пространстве, отклонение от пересечения осей.
