РД-0107 / РД-0108

жидкостные ракетные двигатели

Жидкостные кислородно-керосиновые двигатели РД-0107 и РД-0108 разрабо­таны на базе двигателя РД-0106. Предназначены для третьих ступеней (блок "И") РН "Молния" и "Восход". Четырехкамерные двигатели с одним ТНА выполнены по открытой схеме.

В состав двигателей входят: газогене­ратор, агрегаты наддува баков ракеты, четыре рулевых сопла, пиросредства для раскрутки турбины ТНА, воспламе­нения топлива при запуске двигателей и срабатывания агрегатов управления. Запуск осуществляется через предва­рительную ступень тяги.

См. характеристики в РД-0110. Применение двигателей РД-0107 и РД-0108 позволило увеличить массу выводимых объектов на околозем­ную орбиту до 7000 кг. Ведущий конструктор - Гершкович Я.И.

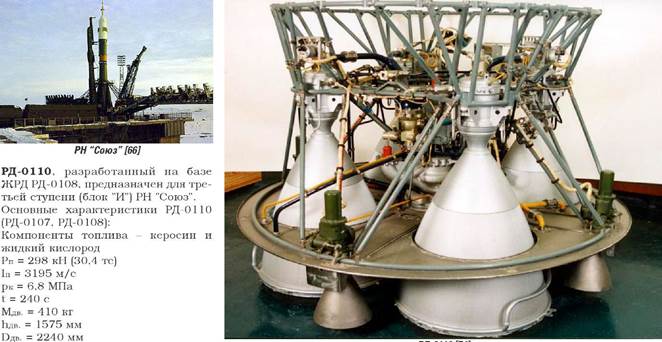

РД-0110

жидкостный ракетный двигатель

Ведущий конструктор - Гершкович Я.И.

РД-0109

жидкостный ракетный двигатель

РД-0109 разработан на базе двигателя РД-0105 и является более совершен­ным и надежным. Предназначен для третьей ступени (блок "Е") РН "Восток". Двигатель имеет меньшую массу, больший удельный импульс тяги за счет новой, экономичной, меньшей массы камеры сгорания с открытым гофром (без наружной оболочки) на значительной части высотного сопла и применения в смесительной головке двухкомпонентных форсунок. Компоненты топлива - керосин и жид­кий кислород Рп = 54,5 кН (5,5 тс) In = 3170 м/с рк = 5 МПа t = 430 с Мдв. = 121 кг Ьдв. = 1555 мм Эдв. = 1100 мм

РН "ВОСТОК" [66] ' РД-0109 [74]

Ведущий конструктор - Кошельников В.П.

Т

РД-0124

жидкостный ракетный двигатель

РД-0124 предназначен для третьей ступени РН "Союз-2" для замены дви­гателя РД-0110. Новый ЖРД имеет практически одинаковые габаритно- стыковочные размеры и массовые ха­рактеристики с прежним двигателем, но отличается более высокими пара­метрами, находящимися на уровне лучших разработок ЖРД данного класса.

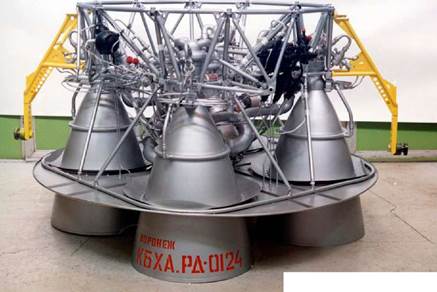

РД-0124 [74]

Спроектирован по схеме с дожигани­ем окислительного генераторного газа и имеет больший удельный импульс тяги, что позволяет выводить на орби­ту большие по массе (на 950 кг) полез­ные грузы, а также обеспечивать за­пуски РН "Союз-2" с космодромов, рас­положенных севернее Байконура. Двигатель РД-0124 включает в себя четыре камеры сгорания, газогенера­тор, систему подачи компонентов топ­лива (ТНА, бустерные насосные агре­гаты горючего и окислителя), систему запуска и выключения, систему регу­лирования и управления, систему наддува баков ракеты, систему подачи горючего к рулевым машинам. Воспламенение топлива при запуске обеспечивается пусковым горючим. Управление агрегатами автоматики производится пиросредствами, раке­тоносителем в полете - отклонением камер, каждой в одной плоскости. С 1996 г. успешно ведутся огневые до- водные испытания.

Компоненты топлива - керосин и жид­кий кислород Рп = 294 кН (30,0 тс) 1п = 3520 м/с рк = 15,7 МПа t = 300 с Мдв. = 460 кг Ьдв. = 1575 мм Эдв. = 2400 мм

Главный конструктор - Козелков В.П. Ведущий конструктор - Бородин В.М.
