Так, что считаем, что тестирование прошло успешно

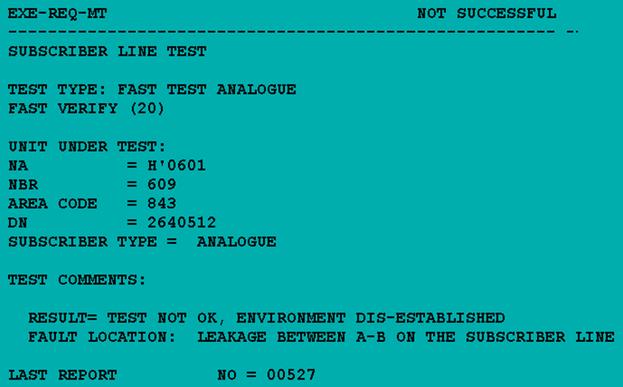

После окончания тестирования станция выдаёт обобщающий результат.

FAULT LOCATION – место неисправности

LEAKAGE BETWEEN A-B ON THE SUBSCRIBER LINE –

Повреждение находится между проводами A и B на абонентской стороне.

Причину мы уже выяснили выше.

6.2. Выполнение задания 2.

Протестировать аналоговый абонентский комплект EN =H’33&145.

EN означает E quipment N umber – номер оборудования. Параметр EN однозначно определяет расположение устройства в станции.

Он состоит из двух частей EN=NA&TN, где NA –это сетевой адрес модуля,

а TN – номер устройства в составе этого модуля. Иногда этот параметр называют ещё портом.

Итак, наш абонентский комплект расположен в сетевом адресе NA=H’33

и имеет номер в пределах этого сетевого адреса =145.

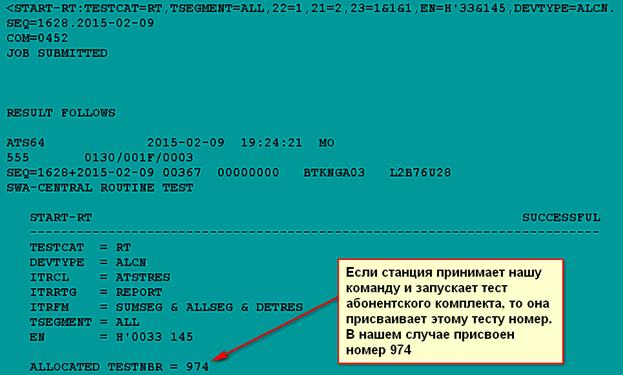

6.1.6. Для тестирования абонентского комплекта будем использовать команду:

START-RT:TESTCAT=RT,DEVTYPE=ALCN,TSEGMENT=ALL,

21=2,22=1,23=1&1&1,EN=H’33&145;

где EN=H’33&145 – у нас задан.

TESTCAT- категория теста = RT - рутинный (рабочий) тест;

=LT- линейный тест.

Рекомендуется ставить TESTCAT=RT.

DEVTYPE- тип тестируемого устройства.

Аналоговые абонентские устройства располагаются на плате типа ALCN.

Поэтому в команде указываем DEVTYPE=ALCN.

TSEGMENT – это перечень всех возможных тестов для данного устройства.

Например для абонентского комплекта это:

- тест на наличие постороннего потенциала на проводах a и b;

- тест для проверки электрических характеристик сигнала

ОТВЕТ СТАНЦИИ;

- тест электрических и временных характеристик Посылки

вызова;

- и так далее.

Подробный перечень и описание тестов для каждого станционного устройства приведён в документе изготовителя SI-015.

Для данной лабораторной работы рекомендуется указывать TSEGMENT=ALL, то есть проверять будем всё.

Теперь разберём по подробней параметры 21=, 22=, 23=, из нашей команды.

21 (ITRCL) – класс сообщения определённого теста

= 0 – сообщение только о неисправных устройствах;

= 2– сообщение обо всех устройствах.

22 (ITRRTG) –маршрутизация сообщений (вывод на печать)

= 0 – результаты не выводить на печать;

= 1 – результат вывести на печать.

23 (ITRFM) – формат вывода результатов тестирования

1 –отчет о результатах

=0 – выводить только сводку результатов

=1 – выводить подробно о каждом тестсегменте

2 – подробность информации о тестсегментах

=0 – выводить подробно информацию только о неисправных

тестсегментах

=1 – выводить подробно информацию о всех тестсегментах

3 –общие и детальные результаты

=0 – выводить только общее сообщение о результатах

=1 – выводить подробное сообщение о результатах

Рекомендуемый порядок установки этих параметров для данной лабораторной работы следующий: 21=2,22=1,23=1&1&1.

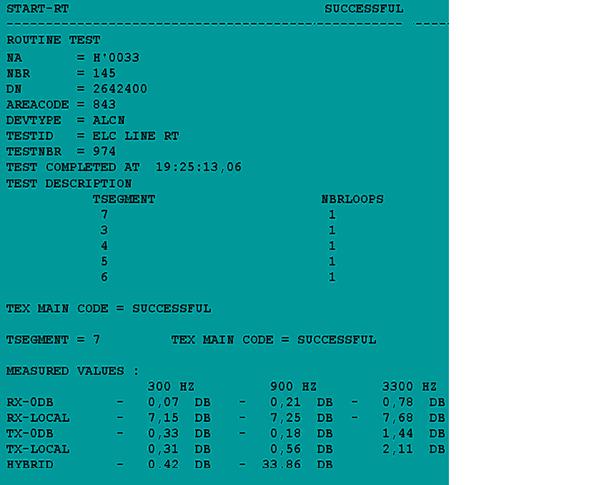

Тест длится примерно 50 секунд. Затем выходит результат. В результате

Приводится перечень проведённых тестов и подробно результат с величинами каждого теста.

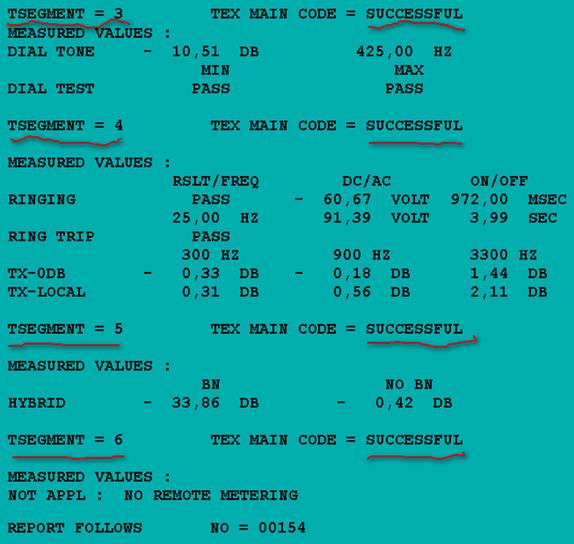

Перечень содержит 5 тестов:

а) TESTSEGMENT №7 – измерение затухания, возникающих в

абонентском комплекте, при прохождении через него сигналов различной

частоты. TEX MAIN CODE говорит об успешном или неуспешном

прохождении этого теста. SUCCESSFUL – означает УСПЕШНО.
