Топологические параметры цепи

Электрической цепью называют совокупность тел и сред, образующих замкнутые пути для протекания электрического тока.

Обычно физические объекты и среду, в которой протекает электрический ток, упрощают до условных элементов и связей между ними. Тогда определение цепи можно сформулировать как совокупность различных элементов, объединенных друг с другом соединениями или связями, по которым может протекать электрический ток.

Элементами электрической цепи являются источники электрической энергии, активные и реактивные сопротивления (см. и изучите условные обозначения для электрических схем).

Связи в электрической цепи изображаются линиями и по смыслу соответствуют идеальным проводникам с нулевым сопротивлением.

Связи цепи, наряду с элементами, определяют ее свойства и для одних и тех же элементов можно создать множество различных электрических цепей различающихся только связями.

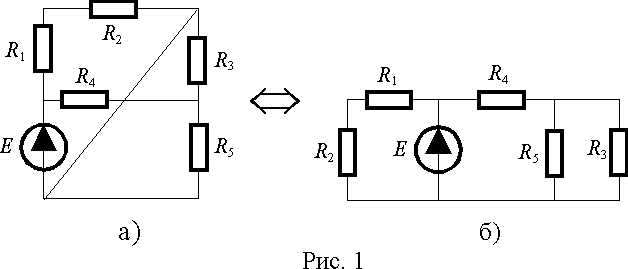

Связи элементов электрической цепи обладают топологическими свойствами, т.е. они не изменяются при любых преобразованиях, производимых без разрыва связей. Пример такого преобразования показан на рис. 1.

Возможность взаимно однозначного преобразования электрической цепи позволяет использовать его до начала анализа для приведения схемы к наиболее простому и легко воспринимаемому виду. Так схема на рис. 1 б) выглядит значительно проще, чем схема а).

Для описания топологических свойств электрической цепи используются топологические понятия, основными из которых являются узел, ветвь и контур.

Узлом электрической цепи называют место (точку) соединения трех и более элементов.

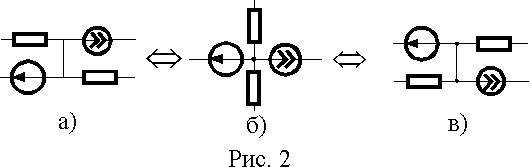

Графически такое соединение может изображаться различными способами.

Обратите внимание на точку в месте пересечения линий схемы. Если она отсутствует, то это означает отсутствие соединения. Точка может не ставиться там, где при пересечении линия заканчивается (рисунок а)).

Узел не обязательно имеет вид точки. На рис. 1 б) вся нижняя линия связи, соединяющая R ₂, E, R ₅ и R ₃ , является узлом, а на рис. 1 а) этот же узел представлен диагональной связью.
