а) с последовательным подсоединением

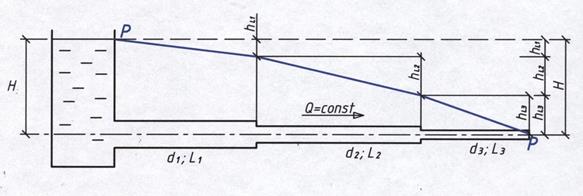

Трубопровод состоит из последовательно соединенных участков разных диаметров (рис. 13.2), расход вдоль всего трубопровода остается постоянной величиной.
Рис. 13.2. Расчетная схема
Потери напора по всей сети есть сумма потерь напора по ее участкам
hL= H = Hн – Hк= ∑АLL Q2=
.
б) с параллельным подсоединением

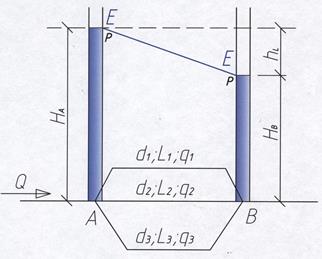

Трубопроводы, имеющие параллельные ответвления с общими узловыми точками в их начале и конце (рис. 13.3), рассчитываются с учетом того, что потери напора на каждом участке одинаковы
HA– HB= h1= h2= h3, а расход Q, подходящий к точке А и отходящий от точки В, есть сумма расходов по каждому участку Q = q1+ q2+ q3.
Рис. 13.3. Расчетная схема
Расходы в параллельных участках определяют, решая систему уравнений Q=q1+q2+q3:
;
.
в) с равномерной раздачей по пути

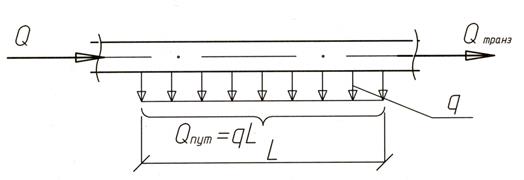

Рассмотрим трубопровод постоянного сечения, из которого в пределах участка длиной L производится непрерывная раздача воды по пути интенсивностью q (л/м), причем по этому участку протекает транзитом расход Qтранз(рис. 13.4).
Рис. 13.4. Расчетная схема
Тогда путевой (розданный) расход определится как Qпут= q∙L, а расчетный расход Q = Qтранз + 0,55 Qпут.
