К длинным трубопроводам относятся водопроводные сети, которые экономично работают при скоростях 1,0–1,2 м/с, что соответствует турбулентному режиму движения в квадратичной области сопротивления, когда коэффициент гидравлического трения (и потери напора на трение по длине) зависит только от шероховатости поверхности.
В этом случае основной характеристикой водопроводных сетей является не скорость движения, а расход Q жидкости в трубопроводе.
В длинных трубопроводах местные потери напора не учитывают ввиду их малости (в численном сравнении с потерями напора на трение). Скоростной напор v2/ 2g также численно мал, им можно пренебречь, тогда при постоянном диаметре трубопровода напорная и пьезометрическая линии совпадут.
Длинный трубопровод удобно характеризовать не потерями напора, а величиной пьезометрического уклона (рис. 13.1).

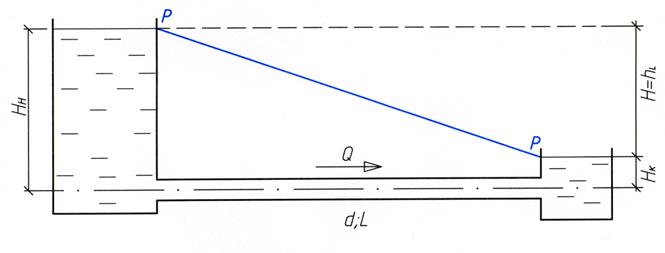

Рис. 13.1. Линия P–P для простого длинного трубопровода
Из формулы Дарси-Вейсбаха и уравнения постоянства расхода получим ,
где – удельное сопротивление трубопровода, зависит от материала трубы и диаметра, приведено в таблицах [приведены в литературе].
|
|
Трубопровод работает экономично, если весь располагаемый напор расходуется на преодоление сопротивлений трению, т.е.
.
Из формулы Шези и уравнения постоянства расхода получим
при i = I ,
где – расходная характеристика, приведена в таблицах [приведены в литературе].
; .
Удельное сопротивление трубопровода AL и расходная характеристика K связаны зависимостью .
Величины удельного сопротивления AL
и расходной характеристики K для неновых металлических труб
Диаметр условн. прохода | Стальные трубы | Чугунные трубы | ||
d,мм | AL, с2/м6 | K, м3/с | AL, с2/м6 | K, м3/с |
0.0095 | 0.0081 | |||
0.0763 | 0.0523 | |||
30.86 | 0.18 | 42.72 | 0.153 | |
7.00 | 0.378 | 8.55 | 0.342 | |
0.707 | 1.189 | 1.052 | 0.975 | |
0.194 | 2.268 | 0.216 | 2.118 | |
0.0226 | 6.649 | 0.026 | 6.154 |
При расчете простых длинных трубопроводов, решая прямую задачу, имеют как известные величины:
а) d, L, H, материал трубы. Найти Q.
Считая, что весь имеющийся напор расходуется на преодоление сопротивлений трению (H = hL), получаем или , значения K или AL принимаются из таблиц;
б) d, L, Q, материал трубы. Найти H.
или .
При решении обратной задачи, когда необходимо подобрать диаметр трубопровода, из приведенных выше зависимостей находят величины K или ALпри заданных значениях Q, H, L, материале трубы
( или ).
К полученному значению из таблиц выписываются ближайшие меньшее и большее значения K или ALи соответствующие им диаметры. Как результат из двух имеющихся значений принимается больший диаметр.
