Практические расчеты трубопроводов систем водоснабжения

Одна из основных задач расчета систем водоснабжения – определение диаметров труб водопроводных сетей. Их находят, руководствуясь расчетными расходами на соответствующих участках, которые получают при первоначальном распределении потоков воды в соответствии с принятой схемой сети.

В расчетах пользуются понятием «экономический диаметр», это понятие основано на том, что при одном и том же расходе с возрастанием скорости движения воды будет уменьшаться диаметр трубопровода, и, соответственно, снижаться его строительная стоимость. Но с увеличением скорости движения возрастают потери напора в трубах, это приводит к увеличению расхода электроэнергии на подъем воды и повышению эксплуатационных затрат.

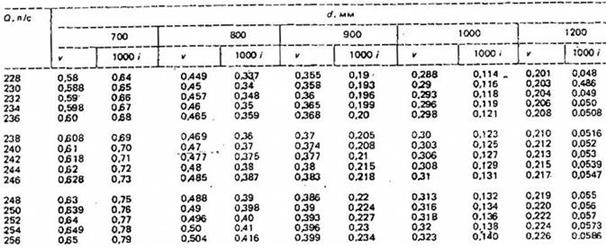

В инженерной практике используют таблицы Ф.А. Шевелева (таблицы для гидравлического расчета водопроводных труб), по ним устанавливают:

а) величину стандартного диаметра трубы по величине расчетного расхода d=(4Q/πv)0,5, где v – экономичная скорость 1,0–1,2 м/с;

б) по величине расчетного расхода и экономичной скорости устанавливают соответствующий им диаметр.

Из таблиц выписывается соответствующий данным гидравлический уклон .

При расчете водопроводной сети одной из основных задач является определение необходимого напора, затрачиваемого на преодоление сопротивлений, возникающих в трубах при движении воды.

; ; .

Выписанные из таблиц Шевелева величины гидравлического уклона дают возможность определять потери напора на соответствующих участках и рассчитывать сеть известными методами.
