Распределение реактивной мощности

Неравномерность распределения реактивной мощности между параллель­но работающими генераторами зависит в основном от различных уровней воз­буждения и, следовательно, их э.д.с.

Разность э.д.с. генераторов вызывает появление уравнительных токов, сдвинутых относительно этой разности э.д.с. на углы, близкие к 90°. Эти реак­тивные токи не влияют на активные мощности, развиваемые генераторами. По­этому, изменяя токи возбуждения генераторов, можно осуществить перераспре­деление их реактивной нагрузки, но нельзя перераспределить активную нагруз­ку между ними. Для перераспределения активной нагрузки необходимо изменять вращающие моменты, развиваемые приводными двигателями генераторов.

Степень неравномерности (%) реактивной мощности

где Q₁, Q₂ – реактивные мощности соответственно первого и второго генерато­ров, отдаваемые в сеть.

Для обеспечения равномерного распределения реактивной нагрузки, необ­ходимо полное соответствие внешних характеристик генераторов (в о. е.), но оно не всегда осуществимо (рисунок 5).

При параллельной работе обоих генераторов напряжения на их зажимах будут одинаковыми, но реактивные токи генераторов будут разными из-за раз­личия их характеристик. Так, при напряжении U_н реактивные токи окажутся различными и будут составлять I_1Р и I_2P соответственно для первого и второго ге­нераторов.

Без принятия дополнительных мер неравномерность распределения реак­тивной мощности может достигать десятков процентов. Простейшей из этих мер, например в системах с СГ, являются уравнительные соединения между статорными обмотками генераторов и первичными обмотками токовых трансфор­маторов (рисунок 6).

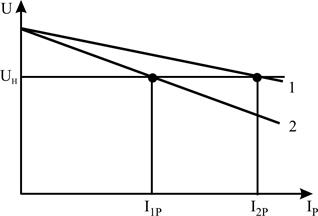

Рисунок 5 – Зависимость напряжения от реактивных токов первого (1) и второго (2) параллельно работающих СГ	Рисунок 6 – Схема уравнительного соединения между параллельно работающими СГ
