Определение резервов времени событии

Резервы времени событий определяются как разность между поздним и ранним сроком свершения

P_i=tn_i-tp_i.

В нашем примере резервы времени соответственно равны:

P₁= tn₁-tp₁= 0-0=0

P₂ = 5-5=0

Р₃ = 6-6=0

P₄= 16-10=6

P₅= 14-14=0 р₆= 20-20=0

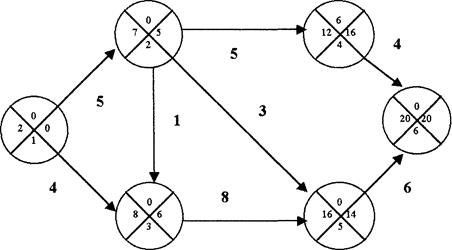

Значения резервов времени событий записываются в верхний сектор соответствующего события (рис. 19).

Рисунок 19
