Правильно неправильно

Рисунок 13

Правило 10. В. цепи не должно быть замкнутого контура.

Расчет сетевой модели

Графический метод расчета параметров сетевой модели.

При расчете сетевой модели графическим методом определяются следующие параметры:

• возможный ранний срок свершения события -tpi

•допустимый поздний срок свершения события - tni;

•резерв времени события – Pi;

•резервы времени работы: полный - Рnij; свободный -Рcij

частный резерв первого вида - Р`nij,

частный резерв второго вида – Р``nij,

продолжительность критического пути - tкр, события и работы, лежащие на критическом пути – Lкр;

Расчет параметров сети производится непосредственно на графике. Кружочки, обозначающие на сетевом графике события, вычерчиваются диаметром 15-25мм и делятся на четыре сектора.

В нижнем секторе записывается номер события 1. В левом и правом секторах соответственно ранний t_рi и поздний t_пi сроки свершения события (рис.14). В верхнем секторе записывается резерв события.

Рисунок 14

Резервы работ проставляются над стрелкой, изображающей данную работу (рис. 15)

Рисунок 15

Определение ранних сроков свершения событий. Ранний срок свершения исходного события принимается равным 0, т.е.

tр_i = 0

Ранний срок свершения следующего события равен раннему сроку свершения исходного события плюс продолжительность работы ij, т.е.

tр_j = 0+ t_ij = tр_ij + t_ij

Ранний срок свершения любого события j определяется максимальной суммой раннего срока свершения начального события t_pj работы ij плюс продолжительность этой работы t_ij

tp_j=(tp_j+ t_ij) max

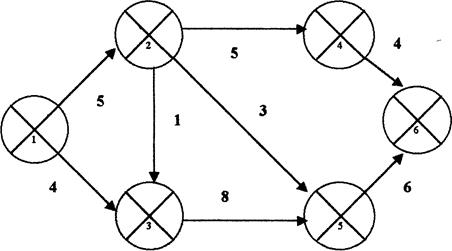

Пример расчёта. Рассчитать параметры сетевой модели представленной на рис. 16. Продолжительность работ указана в неделях.

Рисунок 16

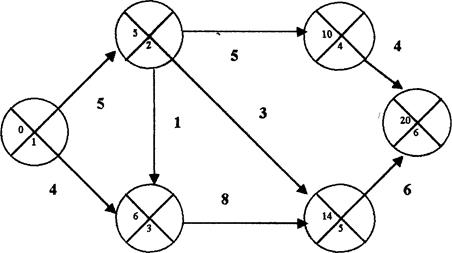

Ранний срок свершения события tpj, т.е. события 1 принимается равным 0 (Рис 17.)

Рисунок 17

На графике в левом секторе кружочка изображающего событие 1 вписываем 0. Ранний срок свершения события 2 определяете по формуле:

tp₂ = tp₁ + tp_1,2 = 0+5 = 5 недель.

Это означает, что событие 2 может свершиться только через пять недель после начала работы.

Ранний срок свершения события 3 (tp₃) может быть определен исходя из раннего срока свершения события 2 (tp₂) и продолжительности работы 2,3 t_2,3 т.е.

tp₃ = tp₂ + tp_2,3 =5+1=6 недель.

И из раннего срока свершения события 1 (tpl) и продолжительности работы 1,3 (t_1,3), т.e.

tp₃ = tp₁ + tp_1,3= 0+4 = 4 недели.

Событие 3 может свершиться только после окончания всех работ входящих в это событие, т.е. после окончания работ 1,3 и 2,3

Работа 2,3 может закончиться только через шесть недель, работа 1,3 - через четыре недели. Это означает, что событие 3 может свершаться только через шесть недель. Далее определяем ранние сроки свершения всех остальных событий:

tp₄ = tp₂ + tp_2,4=5+5=10 недель.

tp₅ = tp₃+ tp_3,5 = 6+8=14 недель.

Tp₆ = tp₅+ tp_5,6 = 14+6 =20 недель.

Ранний срок свершения завершающего события определяет срок окончания всей разработки, для которой построен сетевой график. В рассматриваемом примере =20 неделям. Следовательно, вся разработка может быть закончена только через 20 недель.
