Шлицевое соединение можно представить как многошпоночное соединение, у которого шпонки составляют одно целое с валом. По сравнению со шпоночным соединением оно является более прочным, нагрузка на вал и втулку распределяется равномернее, обеспечивая меньшую концентрацию напряжений. В тоже время шлицевое соединение обеспечивает лучшее центрирование и направление втулки на валу.
Шлицевые соединения подразделяются:
− по форме шлицевых поверхностей − на прямобочные, эвольвентные, треугольные и трапециидальные;
− по условиям эксплуатации − на подвижные и неподвижные;
− по условиям нагружения − на тяжелые, средние и легкие.
Наибольшее применение находят шлицевые соединения с прямобочным и эвольвентным профилем.
Прямобочные шлицевые соединения регламентирует ГОСТ 1139−80. В соответствии с выше упомянутым ГОСТом существует три способа центрирования шлицевых соединений (рис. 56): по боковым поверхностям; по внутреннему диаметру и по наружному диаметру.
|
|
|
Метод центрирования по боковым сторонам зубьев обеспечивает достаточно точные поля допусков и посадки только по размеру. Данный метод центрирования самый простой и дешевый. Он назначается при невысоких требованиях к соосности сопрягаемых деталей, когда главное требование состоит в надежной передаче крутящего момента и отсутствии ударов при реверсе.
Методы центрирования по внутреннему
и наружному диаметру
примерно равноценны. Оба регламентируют точность и вид сопряжения по двум элементам: центрирующим диаметрам и боковым сторонам зубьев. По не центрирующему диаметру обеспечивается гарантированный зазор, что исключает его влияние на собираемость шлицевого соединения.
Посадки выбирают в зависимости от характера соединения из числа посадок предусмотренных для гладких цилиндрических соединений.
Для подвижных шлицевых соединений используют следующие посадки:
1) для сопряжения по центрирующему диаметру (либо по , либо по )
;
;
и др.;
2) для сопряжения по боковым сторонам шлиц
;
;
и др.
Для неподвижных соединений, передающих умеренные нагрузки, и при необходимости частой разборки применяют следующие посадки:
1) для сопряжения по центрирующему диаметру
;
и др.;
2) для сопряжения по боковым сторонам шлиц
;
и др.
Для неподвижных соединений, передающих значительные, в том числе нагрузки:
1) для сопряжения по центрирующему диаметру
;
;
и др.;
2) для сопряжения по боковым сторонам шлиц
;
;
и др.
Условные обозначения шлицевых соединений, вала и втулки. Для шлицевого соединения с параметрами
,
мм,
мм,
мм, с центрированием по внутреннему диаметру , с посадками по
; по
и по
:
|
|
|
.
Пример обозначения втулки для этого соединения
,
вала
.
Для этого же соединения при центрировании по наружному диаметру
.
Пример обозначения втулки для этого соединения:
,
вала
.
При центрировании по боковым сторонам шлицев
.
Пример обозначения втулки для этого соединения:
,
вала
.
Как следует из приведенных примеров, ГОСТ допускает не указывать в обозначениях допуски нецентрирующих диаметров.
Рис. 57. Шлицевое соединение
с эвольвентным профилем
|
Допуски и посадки эвольвентных шлицевых соединений устанавливает ГОСТ 6033−80. В шлицевых эвольвентных соединениях втулку относительно вала центрируют по боковым поверхностям зубьев (рис. 57, наиболее часто) или по наружному диаметру. Центрирование по внутреннему диаметру не рекомендуется.
При центрировании по боковым поверхностям шлиц установлено два вида допусков для ширины
впадины втулки и толщины
зуба вала (рис. 58).
− допуск собственно на ширину впадины втулки (толщину зуба вала), а
− суммарный допуск, включающий отклонения формы и расположения элементов профиля впадины (зуба).

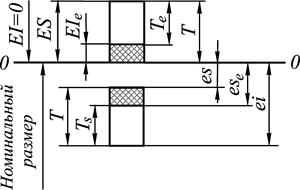

Рис. 58. Расположение полей допусков
ширины впадины втулки и толщины
зуба вала в эвольвентных шлицевых
соединениях
|
Отклонения размеров и отсчитывают от их общего номинального размера по дуге делительной окружности.
Для ширины впадины втулки установлено одно основное отклонение
и степени точности 7, 9, 11, для толщины зуба вала установлены десять основных отклонений (рис. 59) и степени точности 7−11. Посадки по боковым поверхностям зубьев установлены только в системе отверстия.
При центрировании по наружному диаметру рекомендуется использовать следующие посадки
; ;
; ;
при этом на боковые поверхности зубьев втулки и вала предусмотрены следующие поля допусков:
- для втулки
,
;
- для вала
,
,
,
,
.
Эвольвентные шлицевые соединения на чертежах обозначаются следующим образом:

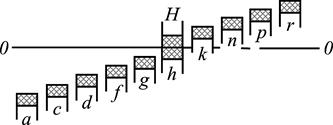

Рис. 59. Основные отклонения для ширины впадины втулки и ширины зуба вала
в шлицевых эвольвентных соединениях
|
- при центрировании по боковым поверхностям шлиц
(с наружным диаметром
50 мм и модулем
2 мм);
- при центрировании по наружному диаметр
.
