Возведении крепи

Возведение крепи производится согласно паспорту проведения выработки и под прикрытием временной крепи. Начинают с установки стоек, которые двумя боковыми стяжками соединяют с ранее установленной аркой. На стойки укладывают верхняк, чтобы нахлестка равнялась 300 – 400 мм, и соединяют их двумя парами скоб, предварительно заложив в замках между днищами стойки и верхняка деревянные прокладки. Гайки на скобах затягиваются динамометрическим ключом. После установки арки её расклинивают в замках на деревянных распорках клином, затягивают кровлю и бока выработки ж/б, металлическими, стеклопластиковыми или деревянными затяжками, а пустоты за тяжкой заполняют мелкой породой.

Металлическая тюбинговая крепь.

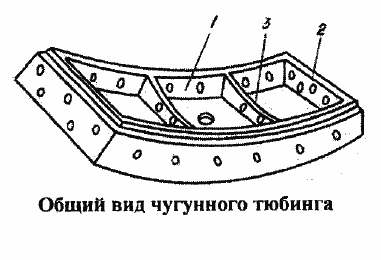

Общий вид чугунного тюбинга 1,2- фланцы (борта);2-ребра жесткости.

Тюбинги, изготовленные из серого чугуна марок СЧ-21 до СЧ48, реже из стали, представляют собой цилиндрические сегменты. Сегменты соединяются в кольца, которые соединяют между собой болтами.
