Муфты синхронные

В этих муфтах момент передается от ведущего вала к ведомому взаимным зацеплением полумуфт посредством кулачков (выступов на торцах) или зубьев. Включение или выключение этих муфт при вращении валов сопровождается ударами, так как добиться полного совпадения частот вращения соединяемых валов (синхронности вращения) трудно. Для этого требуется производить включение без нагрузки или снижать окружную скорость до 1 м/с. Поэтому синхронные муфты применяют при отсутствии требования плавности включения, при редких включениях и малой относительной угловой скорости, а также в условиях стесненных габаритов.

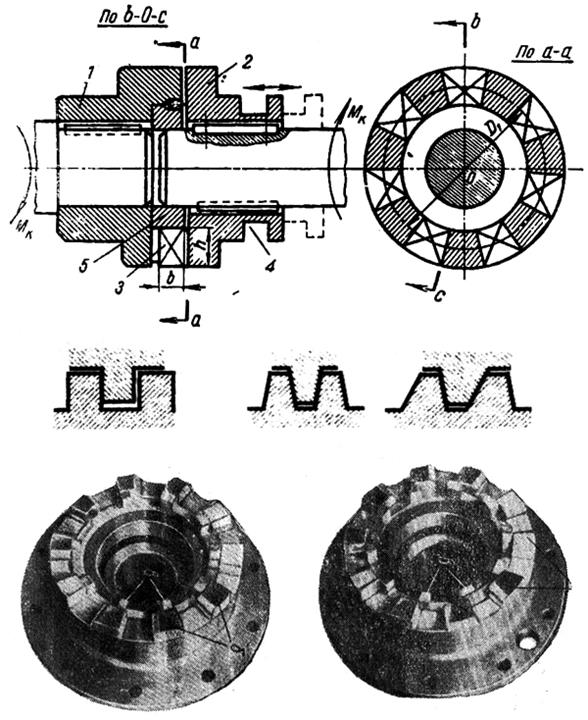

Рис. 5.1. Кулачковая управляемая муфта (синхронная)
