Стержневые машины

Процесс изготовления стержней мало отличается от процесса изготовления форм, поэтому для изготовления стержней применяют те же машины, что и для изготовления форм. В качестве стержневых используют пескодувные (пескострельные), встряхивающие, вибропрессовые машины и пескометы. Поскольку основная номенклатура стержней имеет массу до 100 кг, наиболее широко применяют пескострельные машины как наиболее производительные и наиболее автоматизированные.

При производстве некоторых массовых отливок требуется большое количество одинаковых стержней постоянного сечения простой конфигурации (цилиндрические, призматические и т. д.). В этом случае целесообразно использовать мундштучные машины (рис. 37).

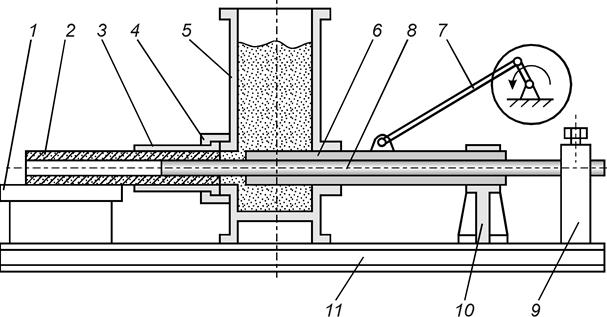

Рис. 37. Мундштучная стержневая машина

Мундштучная стержневая машина имеет предельно простую конструкцию. Она состоит из корпуса 5, верхняя часть которого является приемным бункером для смеси, мундштука 3, соединенного с корпусом накидной гайкой 4 и прессующего механизма. Прессующий механизм включает в себя подвижный полый плунжер 6, неподвижный стержень 8 и приводной кривошипно-ползунный механизм 7. Для приема стержня служит приемный стол 1. Для объединения всех элементов машины используются два опорных кронштейна 9 и 10 и основание 11.

При работе машины плунжер 6 запрессовывает стержневую смесь в мундштук 3. Благодаря трению смеси о стенки мундштука и стержень 8 происходит уплотнение смеси и на приемный стол выдавливается готовый стержень 2 некоторой длины. После сушки стержень разрезают на куски необходимой длины. Таким методом получают стержни поперечником от 18 до 100 мм.
