Питатели

Питатели – это устройства, служащие для равномерной и непрерывной выдачи материала из бункеров.

Питатели бывают: ленточные; пластинчатые; шнековые; лотковые; тарельчатые; лопастные или звездчатые.

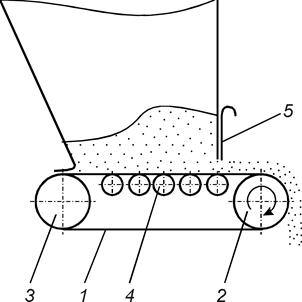

Ленточный питатель (рис. 74) состоит из ленты 1 шириной 1000¸1200 мм, приводного 2 и натяжного 3 барабанов, поддерживающих роликов 4. Такой питатель прост и надежен в эксплуатации. Количество выдаваемого материала регулируется заслонкой 5 в перед­ней стенке бункера.

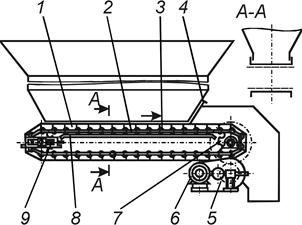

Пластинчатый питатель (рис. 75) представляет собой полотно 1, состоящее из металлических пластин. Зазоры между пластинами перекрываются, чтобы предотвратить просыпание материала. Для этого соседние пластины и борта находят друг на друга настолько, чтобы при огибании звездочки на конце питателя между ними не образовался зазор. Полотно крепится к двум тяговым цепям 2, соединенными между собой осями, с одетыми на них роликами 3. Ширина полотна 300¸1000 мм, скорость движения полотна питателей 0,10¸0,20 м/с. Количество выдаваемого материала регулируется заслонкой 4. Привод осуществляется от электродвигателя 6 через редуктор 5 к звездочке 7. Для поддержания верхней ветви питателя служат направляющие 8. Для компенсации увеличения длины цепей вследствие износа служит натяжное устройство 9.

Рис. 76. Ленточный питатель

Рис. 77. Пластинчатый питатель
