Выбивная инерционно-ударная установка

Выбивная инерционная решетка

Выбивная инерционная решетка (рис. 94) представляет собой корпус 1, установленный на пружинную подвеску 6 заданной жест­кости. На вращающемся в подшипниках инерционном валу 3 уста­новлены переменные грузы 7, образующие дебаланс. За счет центробежной силы, возникающей при вращении инерцион­ного вала и упругой силы подвески, корпус решетки и выбиваемая форма получают колебательное движение.

Процесс выбивки так же, как и на эксцентриковых решетках, осуществляется в результате соударений между опокой и полотном решетки. Однако амплитуда колебаний здесь не является постоянной величиной и за­висит не только от параметров решетки, но и от массы выбиваемой формы.

По сравнению с эксцентриковыми решетками инерционные имеют следующие преимущества:

- изменяя величину дебаланса вибровозбудителя, можно легко изменять удельную энергию удара e _у, согласуя ее с показателями выбиваемой формы (тип смеси, твердость и плотность формы, сте­пень ее предварительной подсушки);

- инерционные решетки можно устанавливать на более легком фундаменте, так как пружинная подвеска смягчает возни­кающие при выбивке усилия.

При выбивке крупных и тяжелых форм в условиях мелкосерий­ного и единичного производства применяют установки, состоящие из нескольких выбивных решеток, собранных в единый блок. Применение таких установок позволяет рациональнее использовать электроэнергию, так как для выбивки небольших форм малой массы можно включать в работу только часть реше­ток, составляющих установку.

Следует иметь в виду, что из-за несовпадения фаз работы решеток, составляющих установку, их суммарная грузоподъемность (грузо­подъемность установки) составляет примерно 75% от суммы паспортных грузоподъемностей всех решеток, входящих в установку.

Установки подобного типа выпускаются с четырьмя, шестью и восемью выбивными секциями. Грузоподъемность одной секции достигает 40 т, а наибольшая грузоподъемность установки 250 т (вместо ожидаемых 320 т).

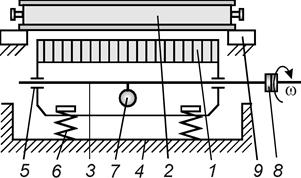

Рис. 95. Схема устройства выбивной инерционно-ударной решетки

Выбивная инерционно-ударная установка (рис. 95) отличается от обычной инерционной решетки тем, что выбиваемая форма устанавливается здесь не на рабочее полотно корпуса, а на опору, не связанную с решеткой. Корпус решетки, приведенный в колебательное движение инерционным валом, ударяет по форме подобно молоту и разрушает ее. Расход электроэнергии такой установкой при выбивке тяжелых форм меньше, чем обычной эксцентриковой или инерционной решеткой, рассчитанной на выбивку таких форм.
