Машины конструктивно-унифицированного ряда 51 кл

Стачивающе-обметочные машины

Швейные машины для выполнения цепного стежка

Машины зигзагообразной строчки зарубежных стран

Машина 1026 кл.

Одноигольная промышленная швейная машина зигзагообраз­ной строчки двухниточного челночного стежка 1026 кл. ЗАО «Завод «Промшвеймаш» АО «Зингер» предназначена для выполнения различных операций при обработке изделий из тонких и средней толщины материалов.

Техническая характеристика:

- частота вращения главного вала 4500 м-1;

- ширина зигзага до 6 мм;

- длина стежка от 0,5 до 3 мм;

- максимальная суммарная толщина стачиваемых материалов не более 4 мм.

Большинство фирм, изготовляющих швейные машины челноч­ного стежка, выпускает машины, выполняющие зигзагообразную строчку.

Фирма «Джуки» (Япония) поставляет машины серии LZ-2200. На машине LZ-2280 кл. можно выполнить стандартную зигзагооб­разную строчку шириной до 5 мм, LZ-2286 кл. — трехукольную зигзагообразную строчку шириной до 10 мм, LZ-2287 кл. — слож­ную зигзагообразную строчку шириной до 8 мм.

Частота вращения главного вала до 5000 мин-¹.

Фирма «Пфафф» (Германия) поставляет машины 9020-6/01 BS*9 кл., выполняющие зигзагообразную строчку шириной до 9 мм. Частота вращения главного вала до 2000 мин-¹.

Фирма «Зингер» (США) поставляет машины 7050А кл., имею­щие частоту вращения главного вала 3900 мин-¹ и выполняющиезигзагообразную строчку шириной до 8 мм, а также машины 457453SF-1 кл. с трехукольным зигзагом шириной до 8 мм и часто­той вращения главного вала 5000 мин-¹.

Фирма «Дюркопп Адлер» (Германия) поставляет машины базы 265 кл.: 265-203 кл. с шириной зигзага 6 мм и частотой вращения главного вала 4500 мин-¹; 265-15305 кл. с шириной зигзага 10 мм, большим челноком, механизмом обрезки ниток и частотой вра­щения главного вала 4500 мин-¹.

Конструктивно-унифицированный ряд машин 51 кл. объединяет одноигольные обметочные машины (стежок 500 кл.) и двухигольные машины, выполняющие наряду с обметочной стачивающую двух ниточную цепную строчку (стежок 400 кл.). Этот ряд создан на основе машины МО-816 кл. по лицензии фирмы «Джуки» (Япония) Изготовитель — ЗАО «Ростовский-на-Дону завод «Агат».

Обметочная строчка может содержать от одной до трех ниток. Ею можно выполнять обметочные швы различной ширины. Двухигольные машины отличаются друг от друга расстоянием между иглами.

Особенности модификаций машин КУР-51 кл. приведены в табл. 1.

Наиболее сложными по конструкции являются пятиниточные машины, выполняющие обметочные трехниточные и цепные стачивающие двухниточные строчки. Такая машина имеет две иглы и три петлителя. Одна игла и два петлителя образуют обметочную трехниточную строчку, другая игла и третий петлитель выполняют цепную двухниточную строчку.

Таблица 1 - Технические характеристики машин КУР-51 кл.

Класс машины	Ширина обметочного шва, мм	Класс стежка	Расстояние между иглами, мм	Частота вращения главного вала, мин"1
	2,4	3,2		4,8
51-262			+				—
51-253		+					—
51-263			+				—
51-283					+		—
51-244	+						—
51-264			+				—
51-274				+			—
51-284					+		—
51-267x2,0			+
51-2735x3,2				+		(503x401)	3,2
51-2835x4,8					+	(503x401)	4,8
51-2745x3,2				+		(504x401)	3,2
51-2845x4,8					+	(504x401)	4,8
51-2845x6,8					+	(504x401)	6,8

Машины серий МО-2500, МО-3700 и МО-3900 фирмы «Джуки»

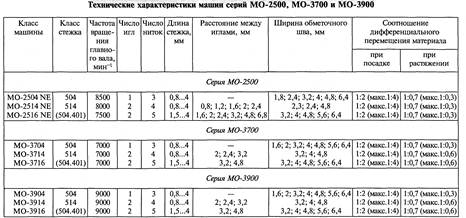

Фирма «Джуки» (Япония) — основной мировой изготовитель обметочных и стачивающе-обметочных машин. Технические характеристики машин серий МО-2500, МО-3700 и МО-3900 приведены в табл. 2.

МАШИНЫ ПОТАЙНОГО СТЕЖКА (тип 103)

В швейной промышленности применяются машины однониточного цепного потайного стежка и машины двухниточного челночного потайного стежка. При образование строчки однониточного цепного потайного стежка (рис. 1). верхняя, подогнутая, часть материала проколота иглой насквозь, а его нижняя часть захвачена иглой частично, т. е. на поверхности нижней части материала строчку не будет видно. Петля а проводится через материал и подставляется на линию движения петли а₂. Такой вид строчки применяется для подшивания низа платьев и края подкладки, для выстегивания подборта и т.д. Строчка однониточного цепного потайного стежка является легкораспускаемой, но так как она находится внутри изделия, ее распускания не происходит.

Рис. 1. Строчка однониточного цепного потайного стежка

Характеристика машины

Одноигольная швейная машина 285 кл. ЗАО «Завод «Промшвеймаш» АО «Зингер» предназначена для выполнения подшивочных операций при изготовлении изделий из тонких материалов однониточным потайным цепным стежком.

Ч. вр. гл. вала 3200 мин ^-1

Длина стежка 2-7 мм.

Толщина материала под лапкой 3,0 мм.

Иглы 0873 № 65, 75

Рабочими органами машины являются: изогнутая игла, совершающая вместе с игловодителем колебательные движения; двухрожковый петлитель, выполняющий сложные пространственные движения; механизм перемещения материалов (зубчатая рейка) прижимные подпружиненные лапки; выдавливатель, качательньми движениями выгибающий стачиваемые материалы; интервальный механизм, обеспечивающий скрепление соединяемых материалов через один прокол.

В образовании потайной строчки участвует механизм выдавливателя 4 (рис.2). Его основное назначение состоит в том, чтобы приподнимать соответствующим образом выгнутые слои материала 2 над игольной пластиной 3 так, чтобы игла 1, проколов верхний слой, только захватила нижний.

Рис. 2. Расположение материала в момент прокола его иглой

Рабочей частью выдавливателя 3 (рис. 3) является сектор 2. Зуб 1 этого сектора служит дополнительным транспортирующим устройством (положение I). При повороте сектора против часовой стрелки зуб 1 выдавливает материал и способствует его перемещению. При дальнейшем повороте (положение II) зуб выходит из зацепления с материалом, а сектор, воздействуя на материал 4, поднимает его и таким образом вдавливает в паз игольной пластины. И этот момент игла своим острием входит в материал, а выдавливатель, начинает поворачиваться в обратном направлении.

Рис. 3. Последовательность работы выдавливателя

Вертикальный ход выдавливателя определяется толщиной обрабатываемого материала.

Подшивание через один прокол, т.е. с пропуском захвата лицевого слоя материала иглой при втором проколе А, применяется для особо тонких материалов, чтобы на лицевой поверхности изделия как можно реже встречались хотя бы слабые следы строчки. Для этой цели машина снабжена дополнительным интервальным механизмом, работа которого заключается в том, что при втором проколе опускается выдавливатель, чтобы игла при своем движении не могла задеть нижний слой материала. Если машина должна подшивать материал с захватом нижнего слоя материала за каждый прокол, дополнительный механизм будет выключен.
