Кровля. Водоотвод

Крыша

Перегородки.

Полы.

Описать применяемые типы полов по материалу одежды для различных помещений.

Дать характеристику оснований под полы с учётом местоположения (по грунту, по перекрытиям над неотапливаемым подвалом, междуэтажным).

Описать примыкание полов к стенам и перегородкам; вопросы звуко- и теплоизоляции.

Составить экспликацию полов (рис. 2.4.1.).

Экспликация полов.

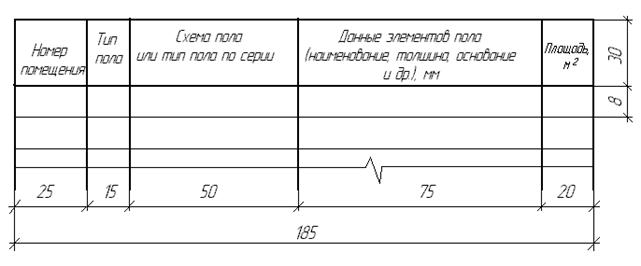

Рис.2.4.1. Пример выполнения экспликации полов.

Указать типы перегородок: межквартирные, межкомнатные, ограждающие кухни, санитарные узлы.

Описать конструктивные решения: крупнопанельные, из мелких плит, из кирпича. Описать материал перегородок: гипсобетонные панели размером на комнату; гипсошлаковые (гипсоплиточные, шлакобетонные, деревянные, кирпичные и т.д.). Указать толщину перегородок, крепление к стенам и потолку.

Описать конструктивное решение опирания перегородок на перекрытия, а в подвалах или нижних этажах на бетонную подготовку.

2.6. Лестницы с расчётом параметров лестничной клетки.

Указать количество лестничных клеток в проектируемом здании; тип лестниц по назначению (основные, вспомогательные, пожарные); число маршей в пределах одного этажа; освещённость лестничной клетки.

Описать конструктивные решения лестниц: сборные железобетонные из маршей и площадок; маршей и полуплощадок; по косоурам железобетонным, металлическим с наборными ж/б ступенями; деревянные.

Размеры лестниц определить расчётом. Указать уклон лестницы (1:2; 1:1,75; 1:1,5), ширину маршей и площадок, размеры подступенка и проступи, устройство ограждения.

Дать расчёт параметров лестничной клетки. Подробно описать решение входного узла в здание, входа в подвал или подполье, сообщения с чердаком.

2.7. Покрытия.

В строительстве с железобетонными крышами: чердачными с холодным чердаком и рулонной кровлей; с холодным чердаком и безрулонной кровлей; с тёплым чердаком и рулонной кровлей; с тёплым чердаком и безрулонной кровлей; с бесчердачными крышами раздельной конструкции (с кровельной панелью и перекрытием) с безрулонной кровлей и с рулонной кровлей устраивается перекрытие и покрытие. Описать тип плиты (ребристая, лёгкобетоная плоская, двухслойная и т.д.); координационные размеры; способ опирания; сопряжение между собой.

Тип крыши:

· по назначению (эксплуатируемая и неэксплуатируемая);

· вид крыши (скатная, плоская); указать уклон;

· по конструктивному решению (чердачная, бесчердачная, с полупроходным чердаком и т.д.;

· по материалу (из сборного железобетона; с деревянными, стальными конструкциями несущих элементов);

· описать материал всех элементов крыши и способ крепления. Для стропильных крыш указать конструктивную схему крыши, уклон наклона стропил, материал. Описать конструктивные решения опирания конструкций, сопряжения между собой элементов крыши.

Освещение и проветривание чердака.

Для совмещённых крыш указать тип (вентилируемая, невентилируемая); уклон, организацию водостока. Описать узлы сопряжения стены с карнизом и парапетом.

Для железобетонных крыш описать принципиальную схему конструкций с описанием конструктивных элементов, уклоны, наличие и высота проходов. Описать узлы сопряжений конструкций.

Для эксплуатируемой крыши описать детали конструкции крыши.

Описать ограждение на крыше.

Описать состав кровли, материал, конструктивное решение каждого типа кровли с описанием назначения и толщины каждого слоя (для штучного материала – длина, ширина и т.д.).

Описать сопряжение кровли со стеной, вентиляционными блоками, водоприёмными воронками внутреннего водостока, свесов карниза и т.д.
