Перекрытия


Стены.

Описать конструктивную схему стены (несущая, самонесущая, навесная); привязку внутренней грани стены к разбивочным осям; для панельных зданий указать тип разрезки (на комнату, на две комнаты и т. д.); для крупноблочных зданий (рядовые, угловые, перемычечные, простеночные, доборные, парапетные, карнизные, подоконные); указать размеры (длину, высоту, толщину); описать способ крепления; описать способ заделки швов; составить спецификацию на сборные конструктивные элементы (рис. 2.2.1.)

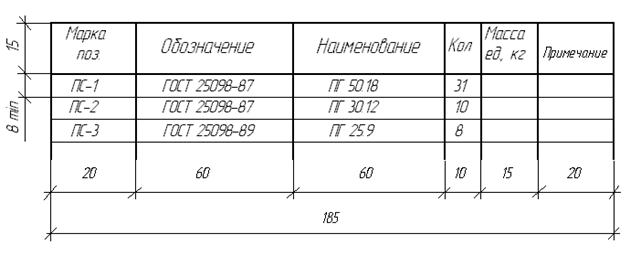

Спецификация стен

Рис.2.2.1.Пример выполнения спецификации панельных стен

Для стен из кирпича, мелких лёгкобетонных блоков, естественного камня и др. описать привязку внутренней грани стены к разбивочным осям, указать материал стен, марку материала, тип и марку раствора, систему перевязки, конструктивное решение цоколя, карниза, парапета, перемычек, устройство вентиляции.

Пример описания. Наружные и внутренние несущие стены проектируемого здания кирпичные выполнены из кирпича глиняного обыкновенного марки 75 на цементно-песчаном растворе марки 50(25) однослойные толщиной: наружные-510мм, внутренние - 380мм(250). Привязка внутренней грани несущей наружной стены - 200мм, самонесущих – нулевая, внутренние стены имеют привязку по геометрической оси. Система перевязки кирпичной кладки – многорядная (цепная). Цоколь стен выполнен из бутобетона с облицовкой керамической плиткой (штукатуркой цементно-песчаным раствором с покраской и т.д.). Стена заканчивается парапетом, если водоотвод с крыши внутренний, карнизом – если водоотвод наружный организованный или неорганизованный. Описать конструктивное решение парапета или карниза.

Оконные или дверные проёмы стен перекрываются перемычками. Перемычки подбираются по действующим сериям или ГОСТам (серия 1.138-10 вып. 1 и 2) в зависимости от ширины проёма и характера работы перемычек (несущих и ненесущих). Несущие перемычки заделываются в стены на 250мм с двух сторон, ненесущие перемычки – на 120мм. Длина несущей перемычки lн=А+2х250мм, длина ненесущей – lн/н=А+2х120мм, где А – ширина проёма

На плане здания указать марки оконных и дверных блоков и марку перемычек (ПР-1, ПР-2 и т.д.). (Можно на ксерокопии планов).

Дать спецификацию заполнения элементов проемов (рис 2.2.1)





Дать ведомость перемычек и спецификацию перемычек (рис.2.2.2. и 2.2.3.сответственно).

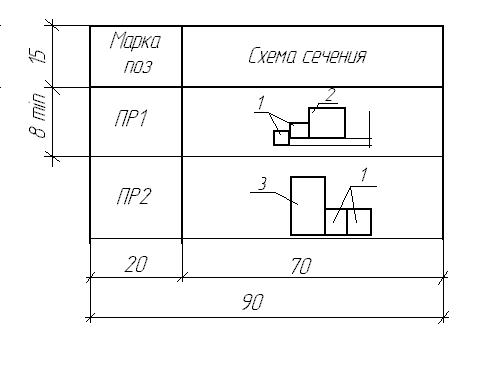

Ведомость перемычек.

Рис.2.2.2. Пример выполнения ведомости перемычек.

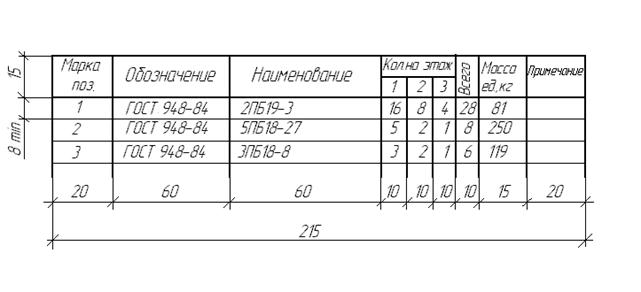

Спецификация перемычек.

Рис. 2.2.3. Пример выполнения спецификации перемычек.

Общая толщина перекрытия - не более 300мм. Дать классификацию перекрытия, материал.

Перекрытие (над подвалом, междуэтажное, чердачное) выполнено по балкам (деревянным, железобетонным, стальным); по плитам (плоским, с круглыми пустотами и т.д.).

Перекрытие по деревянным балкам. Тип балок (БД и БО). Указать сечение балок, сечение черепных брусков; расстояние между осями балок; типы щитов наката (щс, щп и др.).

Описать материалы для звукоизоляции и теплоизоляции послойно с указанием толщины.

Описать конструктивные мероприятия опирания балок на стены (глубину заделки, защиту от увлажнения и загнивания, усиление устойчивости балок, заделки зазоров между балкой и стеной).

Описать особенности устройства деревянных перекрытий над санузлами, чердачных перекрытий и над неотапливаемыми подвалами.

Перекрытие по стальным балкам. Указать профиль балки, расстояние между осями балок. Описать послойно заполнение между балками междуэтажных, чердачных перекрытий, над неотапливаемыми подвалами.

Перекрытие по железобетонным балкам. Описать количество типоразмеров, марки балок, размеры (по верхней части, по нижней, высоту, длину), расстояние между осями балок. Описать заполнение между балками.



Перекрытия по плитам. Описать тип плит (пустотные, плоские, ребристые); координационные размеры по ширине, длине, толщине; способ опирания и анкеровки на стены; сопряжения между собой.

Жёсткость перекрытия обеспечивается: при монолитных стенах

· глубиной опирания плит на стены на 200мм или на 100мм при сборных конструкциях стен;

· тщательным замоноличиванием швов бетоном или раствором;

· анкеровкой плит перекрытия между собой и со стенами.

Дать спецификацию перекрытий и покрытий. Рис.2.3.1.

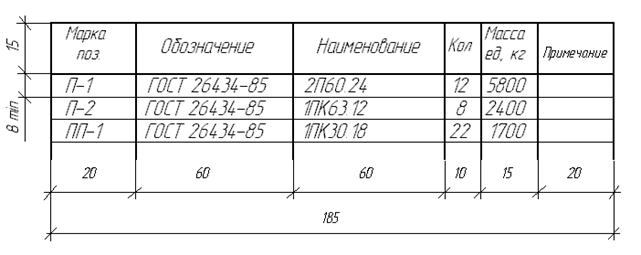

Спецификация перекрытий и покрытий.

Рис. 2.3.1. Пример выполнения спецификации перекрытий и покрытий.
