Технико-экономические показатели

Содержание пояснительной записки (пример).

Задание

Введение

1. Архитектурно – планировочное решение. Т.Э.П.

2. Архитектурно – конструктивное решение.

2.1. Фундаменты. Фундаментные балки. Отмостка.

2.2. Стены.

2.3. Перекрытия.

2.4. Полы.

2.5. Перегородки.

2.6. Лестницы с расчётом параметров лестничной клетки.

2.7. Покрытие.

2.8. Крыша.

2.9. Кровля. Водоотвод.

2.10. Окна.

2.11. Двери.

2.12. Конструкции специальных элементов зданий.

3. Обоснование конструктивного решения здания.

3.1. Теплотехнический расчёт ограждающих конструкций.

3.2. Расчёт звукоизоляции конструкций перегородок и перекрытий.

4. Внутренняя и внешняя отделка здания.

4.1. Внутренняя отделка.

4.2. Наружная отделка

Список использованной литературы.

Примечание. Для каркасных зданий в содержание внести разделы: колонны, ригели и т.д.

Задание на проектирование выдаётся на бланке разработанного кафедрой образца. Он включает исходные данные задания:

· тип здания;

· район строительства;

· вариант.

Конструктивные решения:

фундаменты, стены, перекрытия, лестницы, перегородки, крыша, кровля.

Состав проекта:

· графическая часть;

· пояснительная записка.

В задании указывается дата выдачи и срок защиты проекта. Задание

подписывает руководитель проекта.

Введение

В разделе кратко излагаются актуальность, основные тенденции и

направления в области развития гражданского строительства; указывается

назначение проектируемого здания и его краткая характеристика:

· здание по функциональному назначению;

· этажность;

· конструктивная схема;

· степень огнестойкости;

· степень долговечности;

· класс здания по долговечности;

· режим эксплуатации здания (мокрый, нормальный, сухой; здание отапливаемое, неотапливаемое);

· уровень промерзания грунтов;

· зона влажности;

· температурная зона (по градусосутком);

· нормативное значение сопротивления теплопередаче ограждающих конструкций.

1. Архитектурно – планировочное решение

Архитектурно – планировочное решение – это внутреннее пространство, которое обеспечивает функциональный процесс эксплуатации здания.

В описании этого решения указать следующее:

· полное название проектируемого здания;

· этажность здания;

· конфигурацию здания в плане (прямоугольное, Г – образное, П – образное, с поворотной секцией и т.д.);

· размеры здания плане в крайних осях: длина, ширина;

· высота здания, высота этажа;

· наличие подвала, чердака, мансарды.

· планировочное решение здания: жилых – секционное; блокированного типа; с квартирами в двух уровнях; индивидуальное с приусадебным участком; галерейного типа; общественных – коридорного типа; зального, галерейного типа.

Описать специальные конструктивные мероприятия: деформационные швы и их типы, монолитные пояса жёсткости, вызванные просадочностью грунта, расположением зданий над выработками.

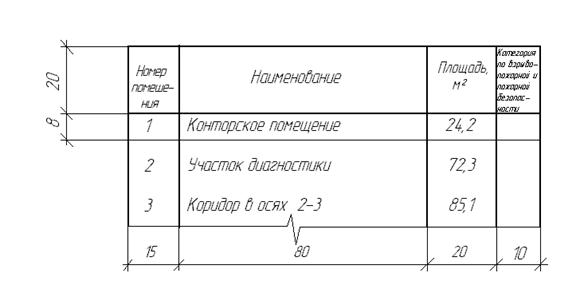

Указать типы и количество квартир (для жилых зданий), перечень помещений (для общественных). Дать экспликацию помещений (рис 1.1.)

Экспликация помещения


Рис. 1.1. Пример выполнения экспликации помещений

1. Площадь застройки Sз , м2.

Площадь определяется как произведение длины на ширину здания по наружному обмеру на уровне 1-го этажа выше цоколя.

2. Строительный объём здания Vстр. , м3 .

Vстр. = Vнадз.части + Vподв.

Строительный объём подвала равен произведению площади горизонтального сечения подвала на уровне 1-го этажа выше цоколя на высоту подвала (от пола подвала до пола 1-го этажа).

Строительный объём надземной части здания зависит от вида здания (чердачное или бесчердачное).

Строительный объём бесчердачной надземной части равен произведению площади вертикального сечения здания по обводу пола 1-го этажа, наружной поверхности стен и кровли на длину здания по наружному обмеру.

Строительный объём чердачной надземной части равен произведению площади горизонтального сечения здания по наружному обмеру на уровне первого этажа выше цоколя на высоту здания (от пола 1-го этажа до верха утеплителя чердака или вентилируемой крыши).

Здания сложной конфигурации делятся на простые формы, и определяется строительный объём каждой части, а затем суммируются

3.Жилая площадь для жилых зданий Sжил. , м2 .

Определяется как сумма площадей жилых помещений по внутреннему обмеру.

Рабочая площадь (для общественных зданий) Sраб , м2 .

Определяется как сумма площадей рабочих помещений по внутреннему обмеру.

4. Вспомогательная площадь Sвсп. , м2 .

Определяется как сумма площадей вспомогательных (подсобных)

помещений по внутреннему обмеру.

5. Полезная площадь Sпол. , м2

Sпол. = Sжил. + Sвсп.

Sпол. = Sраб. + Sвсп.

6. Площадь летних помещений (только для жилых зданий)

Sлетн.помещ. = Sлоджий + Sбалконов ,м2

7. Приведенная площадь (только для жилых зданий) Sприв.

Sприв. = Sжил. + Sвсп. +50% площ. лоджий

+30% площ.балконов

+25%площ. откр. балконов

8. Планировочный коэффициент

9. Объемный коэффициент

2. Архитектурно – конструктивное решение.

Охарактеризовать конструктивную схему и конструктивные

элементы, составляющие каркас.

Конструктивная схема здания: каркасная с полным, неполным

каркасом; бескаркасная с продольными несущими стенами, с поперечными несущими стенами, комбинированная (с продольными и поперечными несущими стенами). Пространственная жёсткость обеспечивается в зданиях кирпичных, из мелких лёгкобетонных блоков, из естественного камня – фундаментами, несущими стенами, перекрытиями, лестничными клетками, перекрытиями.

В бескаркасных крупнопанельных зданиях – фундаментами,

сопряжением стеновых панелей между собой и с плитами перекрытия и анкеровкой плит, перекрытий между собой и со стенами; глубиной опирания их на стены, лестничными клетками покрытие.

В крупноблочных зданиях – фундаментами; несущими

стенами; перевязкой швов в стенах; анкеровкой блоков между собой и плитами перекрытия; поясом жёсткости, образованном перемычечными поясами и горизонтальными блоками.
