На заметку

Совет

Обычно при эксплуатации здания стареет лишь внешний мастичный слой «Поликрова», непосредственно подверженный воздействию УФ-лучей, озона и атмосферных осадков. Рулонное же основание не подвергается негативным влияниям. Поэтому при ремонте кровли, выполненной из «Поликрова», достаточно обновить наливной слой («Поликров-Л»).

При ремонте «Поликровом» стальной кровли кроме того, что стальные листы не нужно удалять, имеется еще ряд достоинств:

• новая кровля из полимерной композиции по многим параметрам будет превосходить старую, металлическую;

• «Поликров» лишь незначительно увеличивает вес кровли;

• при ремонте многощипцовых кровель со сложной геометрией почти не остается отходов кроя, так как обрезки покрытия можно использовать для изоляции мест примыкания и стыков.

Технология ремонта металлической кровли полимерной композицией «Поликров» следующая (рис. 81):

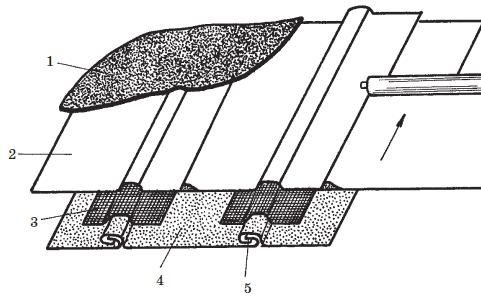

Рис. 81. Ремонт старой металлической кровли полимерной композицией «Поликров»: 1 – защитный лак «Поликров-Л»; 2 – рулонное покрытие «Поликров-АР»; 3 – полоски плотной ткани; 4 – старая металлическая кровля; 5 – фальц

• стоячие фальцы 5 старой металлической кровли плотно пригибаются к поверхности ската;

• металлическая поверхность очищается от мусора;

• поверх загнутых фальцев мастикой «Поликров-М-140» приклеиваются полосы 3 мешковины или стеклоткани шириной 15–20 см;

• устраивается новое изоляционное покрытие из рулонного материала 2 «Поликров-АР-130» или «Поликров-АР-150». Если длина ската кровли не превышает длину стандартного рулона (20–22 м), то покрытие можно выполнить одним сплошным полотном по направлению от конька к карнизному свесу. При работе на больших поверхностях рулонный материал следует приклеивать снизу вверх в направлении основного тока воды (в направлении отгиба фальцев);

• конек крыши проклеивается дополнительной полосой «Поликрова-АР-130» или «Поликрова-АР-150»;

• вся крыша порывается защитным однокомпонентным лаком «Поликров-Л-1».

«Поликров» можно применять во многих регионах страны, так как диапазон выдерживаемых им температур велик – от -60 до +140 °C.

«Поликров» выпускается в виде рулонов по 20 м² при ширине 90 см и толщине 2 мм. Масса 1 м² равна 2,5 кг. Мастики поставляются в бочках (до 200 л) или в бидонах (по 20 л).

Срок службы полимерной композиции составляет 25 лет. При этом затраты на устройство и содержание в сравнении с другими типами кровли составляют:

• битумная кровля за 6 лет – 105 руб/м²;

• битумно-полимерная кровля за 12 лет – 150 руб/м²;

• кровля из «Поликрова» за 21 год – 130 руб/м².

Листовой материал покрытия кровли особенно сильно подвергается коррозии в местах соединений или между брусками обрешетки со стороны чердака, когда в нем нарушается температурно-влажностный режим.

Соединительные детали (гвозди, болты, проволока) выполняются из неоцинкованной стали и в местах их соединения с оцинкованными листами кровельной стали образуется электропара, действующая разрушающе на оцинкованную сталь. В этом случае рекомендуется делать прокладку из одного или двух слоев рубероида. Такое же явление наблюдается при применении неоцинкованных ухватов при установке оцинкованных водосточных труб.

Ремонт водосточных труб может заключаться в частичной замене отдельных звеньев, колен, воронок или в полной их замене. При смене отдельных прямых звеньев труб и колен следует сначала опустить на 8-10 см нижнюю часть ствола трубы, предварительно освободив его от затяжки и стремени. Затем заменяемая деталь удаляется, ставится новая, ее крепят за верхний конец в стремени, а затем нижнюю часть трубы поднимают и соединяют с новой. При полной смене водосточной трубы монтаж начинают снизу.

При окраске отремонтированной кровли работы ведут большими маховыми кистями по совершенно чистому и сухому основанию. Нанесенная краска предохраняет кровлю от быстрого разрушения. Качество любой краски зависит от соблюдения технологических требований при выполнении работ.

Быстрый износ красочной пленки на кровле происходит от совместного воздействия на нее воздуха, воды, углекислоты, сероводорода, пыли, песка и дыма. Так, углекислота воздуха, соединяясь с влагой, ускоряет разрушение красочного слоя. Сероводород в большинстве случаев обесцвечивает некоторые краски и отрицательно влияет на красочный слой. Пыль и песок, под воздействием ветра со временем истирает красочную пленку. Дым в основном загрязняет окрашенные поверхности.

Поверхности кровли должны быть окрашены гладко, чтобы они не задерживали на себе пыль и песок. Образование пузырей на красочном слое происходит от окраски недостаточно сухих поверхностей, плохой очистки их от загрязнений и копоти, нанесения краски на непросохшую грунтовку и шпаклевку. Неравномерность толщины красочного слоя приводит к образованию трещин, так как тонкие слои высыхают быстрее толстых.

Правильно нанесенная масляная краска, приготовленная на хорошей олифе, имеет после высыхания блестящую поверхность. По мере разрушения краски блеск ее постепенно теряется, она начинает давать трещины и отстает от основания. Кроме того, стальная кровля, нагреваясь от солнечных лучей, расширяется и разрывает устаревший красочный слой, который потерял эластичность. Таких образом, на красочной пленке образуется множество мелких трещин. В трещины попадает вода, сталь начинает ржаветь, и требуется новая окраска.
