Эту поверку выполняют на каждой станции!

- 82 -

Поверка №2

Условие поверки. Визирная ось (VV') зрительной трубы должна быть перпендикулярна оси вращения (HH') зрительной трубы.

Нарушение условия вызывает погрешность c в отсчётах по лимбу горизонтального круга, которая называется коллима-ционной.

Порядок действий.

1. Привести ось вращения теодолита в отвесное положение.

2. Дважды, т.е. при положении вертикального круга справа (КП) и слева (КЛ), навести зрительную трубу (рис. 5.17) на удаленную (≥100 м) точку местности. При этом труба должна быть расположена приблизительно горизонтально (угол наклона трубы не более ± 5°). Всякий раз взять отсчёты по горизонтальному кругу соответственно R и L.

3. Вычислить значение коллимационной погрешности

. Здесь +180°, если L<R.

Условие поверки выполнено, если . При не соблюдении условия выполнить юстировку.

Юстировка. Снять колпачок, открывающий доступ к юстировочным винтам сетки нитей; вращением наводящего винта алидады горизонтального круга установить по горизонтальному кругу отсчёт ;

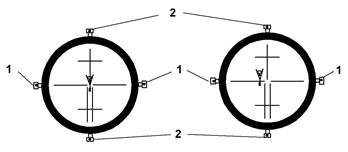

Рис.5.17. Вид в окуляр зрительной трубы при визировании на точку

(вид слева) и после установки по лимбу отсчета L0 (вид справа):

1 - горизонтальные, 2 - вертикальные исправительные винты.

- 83 -

- ослабить один из вертикальных исправительных (юстиро-вочных) винтов сетки нитей;

- вращением горизонтальных исправительных винтов сов- местить перекрестие нитей сетки нитей с наблюдаемой точкой;

- завинтить до упора вертикальный исправительный винт;

- установить на место снятый колпачок.

Поверка №3

Условие поверки. Ось (HH') вращения зрительной трубы должна быть перпендикулярна оси (ZZ') вращения теодолита.

Порядок действий.

  1. Установить теодолит на расстоянии 5 - 10 метров от стены здания (рис. 5.18), привести ось вращения его в отвесное положение.
  2. При двух положениях вертикального круга наводят перекрестие нитей сетки нитей зрительной трубы на высоко расположенную точку А стены здания (угол наклона визирной оси должен быть 30 - 40°). При визировании на

Рис.5.18. Поверка №3

точку А при положении вертикального круга слева (КЛ) берут отсчет по вертикальному кругу L и записывают его в журнал.

- 84 -

Наклоняют трубу до горизонтального положения (отсчет по вертикальному кругу должен быть 0°00´). Отмечают карандашом на стене проекции aR и aL.

  1. Измеряют длины отрезков: l - с точностью до 0,1 мм ; D - с точностью до 0,1 м.
  2. Вычисляют:

- высоту треугольника , где - угол наклона линии визирования, - место нуля вертикального круга;

- погрешность за неравенство колонок оси вращения зрительной трубы .

Условие поверки выполнено, если .

Юстировка. Выполняется в мастерской поворотом эксцентриковой втулки оси вращения зрительной трубы.

Поверка №4

Условие поверки. Средняя горизонтальная нить сетки нитей зрительной трубы должна быть перпендикулярна оси вращения теодолита.

Порядок действий.

  1. Привести ось вращения теодолита в отвесное положение.
  2. Навести среднюю горизонтальную нить сетки нитей на неподвижную точку местности одним из концов нити (рис. 5.19).

Рис. 5.19. Поверка № 4

- 85 -

3. Вращением наводящего винта алидады горизонтального круга переместить изображение точки к противоположному концу нити.

Условие поверки выполнено, если изображение точки остается на нити.

Юстировка. Ослабить крепёжные винты окуляра 1, 2, 3, 4. Повернуть окуляр в направлении стрелки (см. рис. 5.19) на величину . Поверку повторить.

Поверка №5

Определение МО и приведение его значения к 0º00'.

1. Привести ось вращения теодолита ZZ' в отвесное положение.

2. При двух положениях вертикального круга (КП и КЛ) навести

зрительную трубу на неподвижную точку местности (рис. 5.20, вид а). При этом труба должна быть расположена приблизительно горизонтально (угол наклона трубы не более ± 5°). Всякий раз взять отсчёты по вертикальному кругу соответственно R и L.

Рис. 5.20. Юстировка места нуля ( МО)вертикального круга:

1 - горизонтальные, 2 - вертикальные исправительные винты сетки нитей зрительной трубы; a - вид в окуляр зрительной трубы при визировании на точку, b - вид в окуляр при установке отсчёта L0 по вертикальному кругу.

3. По рабочим формулам (см. табл. 5.1) вычислить значения: MO и ν.

4. Вращением наводящего винта зрительной трубы установить

по вертикальному кругу отсчёт , свободный от влияния места нуля.

5. Вращением вертикальных исправительных винтов, предва-рительно ослабив один из горизонтальных, совместить изображение точки со средней горизонтальной нитью сетки нитей (рис. 5.20, вид а).

- 86 -

5.1.8. Измерение горизонтальных углов

Горизонтальные углы измеряют способами: приемов, повторений, комбинаций, круговых приемов. При этом наведение зрительной трубы на цель осуществляют так, чтобы перекрестие нитей сетки нитей зрительной трубы находилось на оси визирной цели вблизи основания вехи или рейки (см. рис. 5.28).

Все названные способы измерения горизонтальных углов состоят из двух полуприемов, т.е. измерение углов выполняется при двух положениях вертикального круга: слева (КЛ) и справа (КП).

Среднее арифметическое из значений горизонтального угла, измеренного в полуприёмах, свободно от влияния: коллимационной погрешности, эксцентриситета алидады горизонтального круга, погрешности за неравенство колонок оси вращения зрительной трубы; является наиболее точным по вероятности значением измеряемого угла.
