Измерение одиночного горизонтального угла способом приёмов

Задача. Измерить на местности горизонтальный угол АВС(рис. 5.25).

На местности закрепляют кольями три точки. В торец кольев забивают гвозди или дюбели с полусферической головкой (рис. 5.21), являющиеся центрами геодезических знаков в данных точках.

Рис. 5. 21. Закрепление точек геодезической основы

На стороне сторожка, обращенной к колышку, указывают номер точки, например: №4.

- 87 -

Порядок работы на станции

Станция - точка местности, в которой установлен геодезический прибор с целью измерений.

1. Центрирование теодолита - совмещение оси вращения теодолита с центром геодезического знака в данной точке.

Устанавливают штатив над точкой так, чтобы площадка головки штатива была горизонтальна, а центр её располагался над центром знака. Это предварительное центрирование головки штатива выполняют на глаз (рис. 5.22). Вдавливают ножки штатива в землю.

Закрепляют теодолит на головке штатива становым винтом. К становому винту прикрепляют нитяной отвес (рис. 5.23).

Изменяя длину ножек штатива, остриё грузика отвеса совмещают с центром знака. Окончательное совмещение острия грузика с центром знака достигается перемещением теодолита по площадке головки штатива, предварительно ослабив становой винт.

Рис. 5.22. Предварительное Рис. 5.23. Нитяной отвес

центрирование

При ветре отвес необходимо заслонить, чтобы он не раскачивался.

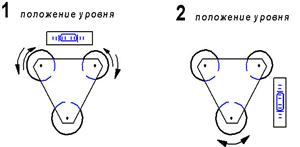

2. Приведение оси вращения теодолита в отвесное положение. Вращением алидады (лимб закрепить!) расположить уровень при алидаде горизонтального круга параллельно двум подъемным винтам подставки теодолита (рис. 5.24).

- 88 -

Одновременным вращением этих винтов в противоположных направлениях привести пузырёк уровня в нуль-пункт. Повернуть алидаду на 90° и вращением третьего подъёмного винта вновь

Рис. 5.24. Приведение оси вращения теодолита в отвесное положение

привести пузырек уровня в нуль-пункт. Медленно вращая алидаду, убедиться, что пузырек уровня не смещается от нуль- пункта более одного деления шкалы ампулы. В противном случае действия пункта 2 повторить.

3. В двух других точках в створе сторон установить отвесно вехи или нивелирные рейки (рис. 5.25. - 5.27).

Рис. 5.25. Схема измерения Рис. 5.26. Веха

горизонтального угла

Рис. 5.27. Створ линии ВА

- 89 -

Створом линии местности называется отвесная плоскость, проведенная через концы отрезка этой линии.
