Конструкция. Виды пластинчатых теплообменников

Виды пластинчатых теплообменников

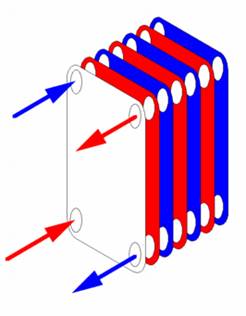

Пластинчатые теплообменники бывают следующих видов:

· разборные пластинчатые теплообменники;

· паяные пластинчатые теплообменники;

· сварные и поллусварные пластинчатые теплообменники.

Пластинчато-ребристые теплообменники (ПРТ) предназначены для теплообмена между неагрессивными жидкими и газообразными средами в интервале температур от плюс 200 °C до минус 270 °C с интервалом рабочего давления от вакуума до 100 атм.

В основе конструкции пластинчато-ребристых теплообменников лежит идея о применении двустороннего оребрения со стороны каждого из теплообменивающихся потоков. Вследствие этого ПРТ имеют прямоугольные оребренные каналы.

Теплообменная матрица ПРТ состоит из следующих основных элементов: ребра, расположенные между пластинами и имеющими хороший тепловой контакт с последними; бруски; разделительные (проставочные) листы; покрывные листы.

Конструкция оребрения отличается большим многообразием: выделят гладкие непрерывные ребра, прерывистые, волнистые, с групповыми жалюзийными просечками, чешуйчатые, перфорированные и др. типы ребер.

Ребра изготавливают из тонколистовых материалов методов гибки или штамповки. Толщина ребер и листов зависит от материала ПРТ и давления теплообменивающихся потоков.

ПРТ выполняют с противоточными, прямоточными и перекрестноточными схемами движения потоков^[1].

По массогабаритным и эксплуатационным показателям ПРТ относятся к числу наиболее совершенных типов теплообменных аппаратов.
