На рис. 31 приведена схема фидера, оснащенная комплектом автоматики АА и релейной защиты АК. Для данной схемы на рис. 32 приведена принципиальная схема вторичных цепей, обеспечивающих управление выключателем. Питание схемы управления осуществляется от шин управления. Привод выключателя содержит двигатель М, который осуществляет завод пружин, обеспечивающей цикл «отключение» - «включение» - «включение». Двигатель включается от конечного выключателя S1 при переходе пружины в нерабочее (несжатое) состояние. Включающий электромагнит YAC получает питание при нажатии кнопки оперативного включения SBC, если пружина привода будет готова к работе (контролируется контактом S2), а выключатель Q отключен. Автоматическое включение будет производиться выходным контактом
Рис. 31. Принципиальная схема управления выключателем
KAA схемы автоматики, но только при условии, что действие автоматики будет разрешено предварительно включенным ключем SA. Оперативное отключение выключателя производят кнопкой SBт, а автоматическое отключение от защит – выходными контактами автоматики КАК. Реле КНА и КНК являются указательными и срабатывают от прохождения по ним тока. Контакты этих реле не имеют самовозврата и используются для фиксации срабатывания автоматических устройств. Для правильного действия автоматики и релейной защиты требуется информация о состоянии выключателя. Обычно для этой цели используют реле положения «включено» и «отключено», управляемые вспомогательными контактами выключателя Q.
|
|
|

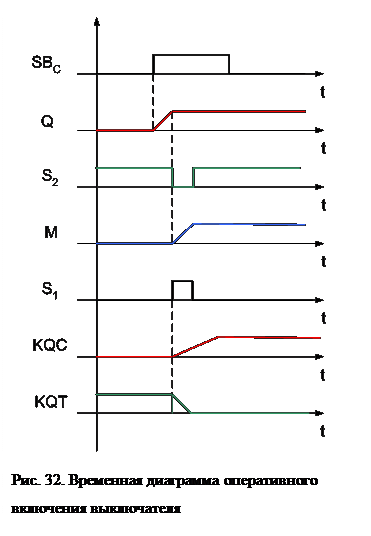

Для анализа работы схем широко применяются временные диаграммы. Для рассматриваемой схемы на рис.32 показана временная диаграмма включения оперативного включения выключателя. При этом показан случай, когда это приводит пружину в нерабочее состояние и двигатель М осуществляет завод пружины.
Самостоятельная работа. Нарисовать временную диаграмму работы следующей схемы:
