Работа крана машиниста

Подключение: НМ подсоединяется к разобщительному устройству через кран К-27 (кран постоянно открыт, находится с левой стороны под кабиной машиниста). При подаче питания на вентиль В9 - положение крана К29 - А. (Автоматическое), или при переводе крана К29 в положение Р. (Ручное) воздух из НМ поступает под поршни разобщительного устройства. Поршни разобщительного устройства силой воздуха снизу поднимаются вверх, и клапаны открываются, подключая НМ и ТМ к реле давления. Одновременно воздух из НМ через кран К29 поступает под питательный клапан крана управления.

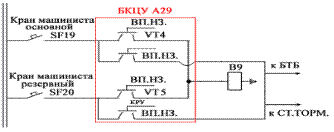

Кран машиниста в штатном режиме включён в работу вентилем В-9, получающим питание при включении контроллера реверса основного (КРО) или контроллера реверса резервного (КРР) по цепи: +75В, панель поездной защиты (ППЗ), автоматы защиты «питание кран машиниста основное» или «питание кран машиниста резервное», контроллер реверса основной или контроллер реверса резервный включённый в положение «ВП - вперед» или «НЗ - назад», вентиль В-9.
