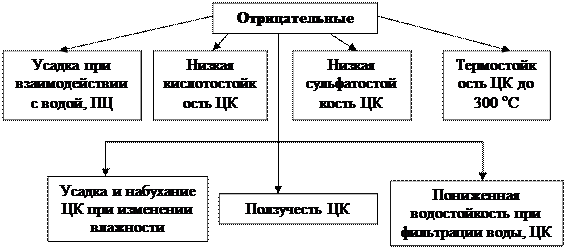

| Вид ПЦ
| Факторы, обуславл.спец.св-ва
| Свойства
| Применение
|
|
|
|
|
|
| Быстротвердеющий ПЦ (БПЦ)
| >тонкости помола, > содержания в клинкере С3А и С3S за счет подбора
сырья
| Интенс.набор прочности
Rсж3 = 60%Rcж28,
> тепловыделение,
< корроз. стойкостьЦК Rсж28 = 50-60 МПа
| Зимнее бетониро-вание монолитных конструкций, сокра-щение времени ТВО. Запрещается исполь-зовать при бетониро-вании массивных монолитных конструкций
|
| ОБТЦ (высокопрочный)
| >> тонкости помола,
>> содержания в клинкере С3А и С3S
| Rсж28 = 60-70 МПа
Rсж3 = 60%Rcж28,
>> тепловыделение
|
|
| Сульфатостойкий ПЦ, ШПЦ
| < содержание в клинкере С3А и С3S и ограничение С4АF
| > сульфатостойкость, морозостойкость ЦК
Rсж28 = 40 – 50 МПа
| Бетонирование констр., экспл. в
усл-ях действия сульфатн. сред и сульф. ср.+мороз.
|
| | Алинитовый
цемент
| Сырье:ивестняк + глина + CaCl2
| Сниж. t обжига, быстрое твердение, < морозост. бетона, коррозия стальной арматуры
| Монолитные и сборные ж/б конструкции при защите арматуры
|
| ПЦ с активными гидравлическими (минеральными) добавками
|
| Рядовой ПЦ
| Введение при помоле клинкера до 20 % гидравл. добавок (шлака, золы, опоки)
| Rсж = 40 – 50 МПа морозостойкие, воздухостойкие
| Изготовление бетонных и ж/б конструкций, строительные растворы
|
| Пуццолановый ПЦ (ППЦ)
| Введение при помоле клинкера
21 – 40 % пуц. доб. (опока, трепел, диатомит)
| Замедленное ест. твердение, ТВО! Низкие воздухостойкость, морозостойкость, повышенная водостойкость, сульфатостойкость Rсж = 30 – 40 МПа
| Подводное и подземное бетонирование (фундаменты, плотины)
|
| Шлакопортланд-цемент (ШПЦ)
| Введение при помоле 21 – 60 % доменного шлака
| Замедленное ест. твердение, ТВО!! Пониженная морозостойкость, >водостойкость, >сульфатостойкость, жаростойкость до 700 оС
Rсж.28 = 40 – 50 МПа
| Подводное, подзем-ное и наземное бето-нирование конструк-ций, к которым не предъявляют > требований по морозостойкости, штукатурные и кладочные растворы
|
| | | | | | | | |
| |
|
|
|
|
| | ПЦ с наполнителями
(наполненный)
| Совместный помол ПЦ и наполнителя (песка, известняка, доломита) в кол-ве 20 – 30 %
| Низкая деформативность, пониженная активность
| Штукатурные и кладочные растворы, низкомарочные бетоны
|
| | Декоративный ПЦ
| |
| | Белый ПЦ
Цветной ПЦ
| Треб. к чистоте сырья. Ограничение содерж. соединений Fe и Mn
Введен. пигментов в сырье при получ. клинкера или при его помоле
| < морозостойкость,
> декоративность Rсж28 до 40 МПа
| Отделочные растворы и бетоны, дорожное строительство
| |
| | ПЦ с поверхностно-активными органическими добавками
| |
| | Гидрофильный (пластифицированный) ПЦ
| Введение при помоле клинкера пластифицирующих (гидрофильных) добавок.
СДБ, СПС – 0,1 – 0,5 %
от массы цемента
| >пластичности смеси при В/Ц-const; при <В/Ц и сохранении пластичности >> R, F, W. Замедление твердения при > дозировки добавок
| <вибрации при уплотнении смеси, подача бетонной смеси по трубопроводам, >> эксплуатац. техн. свойств бетона
| |
| Гидрофобный ПЦ
| Введение при помоле клинкера гидрофоб. доб: асидол, мылонафт,
0,01 – 0,05 % от массы цемента
| Повышенная водостойкость
| Гидротехническое, дорожное строительство, длительное хранение и транспортирование
| |
| | Вяжущее низкой водопотребности (ВНВ)
| Совместный помол ПЦ с добавками суперпластификаторами: С-3, СНПИ
| Низкая водопотр. бетонной смеси, высокая морозостойкость, коррозионная стойкость
| Высокомарочные бетоны
| |
| | | | | | | | | | | | | | | | | | | |
2014-02-04
1694
