При гидравлическом расчете напорные трубопроводы разделяются на длинные и короткие.
К длинным трубопроводам относятся трубопроводы, в которых местные потери напора пренебрежимо малы по сравнению с потерями напора по длине.
При гидравлическом расчете таких трубопроводов местными потерями напора или пренебрегают вовсе, считая, что
, или принимают их ориентировочно в размере 5-10% от потерь напора по длине, то есть
К коротким трубопроводам относятся трубопроводы небольшой длины, например всасывающие трубы насосных станций и сифоны. В этих трубопроводах местные потери напора являются величинами одного порядка с потерями напора по длине. Поэтому при гидравлическом расчете коротких трубопроводов вычисляются потери отдельно для каждого местного сопротивления.
Длинные напорные трубопроводы подразделяются на простые и сложные. Простым считается трубопровод постоянного или переменного диаметра без ответвлений (рис.5а,б). Сложным является трубопровод постоянного или переменного диаметра, имеющий одно или несколько ответвлений. Сложные трубопроводы, в свою очередь, подразделяются на незамкнутые (тупиковые), рис.6а и на замкнутые (кольцевые), рис.6 б,в.
Рис.5

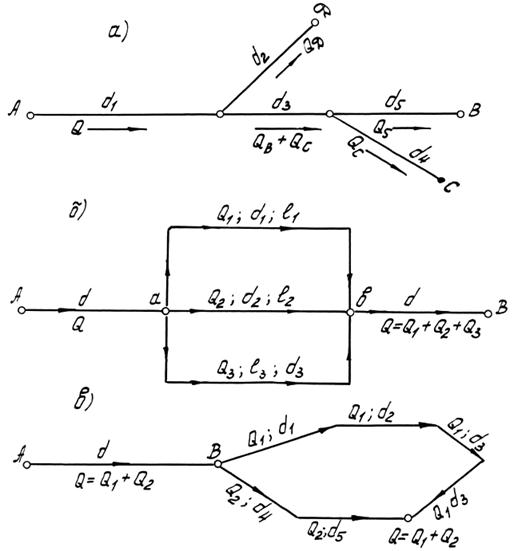

Рис.6
