Результаты измерений и вычислений

Таблица 7.1.

Обработка экспериментальных данных

Порядок проведения работы

Описание экспериментальной установки

В качестве экспериментальной установки используется трубопровод переменного сечения для демонстрации уравнения Бернулли (рис. 5.1.). Вид местного сопротивления задается каждому студенту (группе студентов) индивидуально: внезапное сужение, внезапное расширение, диафрагма, плавное сужение, плавное расширение.

Измерение расходов производится объемным способом с помощью мерного бака и секундомера. Для измерения давлений перед и после местного сопротивления служат пьезометры.

1. Установка приводится в рабочее состояние, для чего запорными вентилями устанавливается какой-либо постоянный расход в системе.

2. Снимаются показания пьезометров при установившемся движении жидкости и замеряется объем воды за время t.

3. Замеряется температура воды в мерном баке.

4. Повторить опыт при расходах, близких к первоначальному.

1) По известному объему воды за время t определяется расход воды.

2) По замеренной температуре определяется кинематическая вязкость воды.

3) Определяется средняя скорость в требуемых сечениях и определяются скоростные напоры, при a₁= a₂= 1.

4) Определяются полные напоры в требуемых сечениях местного сопротивления и потери напора на нем: h_м= e₁- e₂.

5) Вычисляется коэффициент местного сопротивления x_оп= 2gh_м/V².

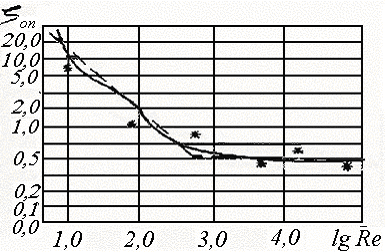

6) Определяется число Рейнольдса Re = Vd/v и строится график зависимости x = f(Re) в полулогарифмических координатах x и lg(Re), по графику находятся границы квадратичной зоны для данного местного сопротивления, в которой x = const.

7) Выбирается из справочника или рассчитывается значение коэффициента x аналогичного местного сопротивления. Результаты вычислений записываются в табл. 7.1.

d₁ = … см; d₂ = … см; t = … °C; n = … см²/сек; g = 981 см/сек²
№ п/п	W	t			Q	V₁	V₂
	см³	сек	см	см	см³/сек	см/сек	см/сек
