Определение коэффициентов местных сопротивлений
Цель работы: Определить опытным путем величины коэффициентов местных сопротивлений (x) в напорном трубопроводе и сравнить полученные значения с данными, приведенными в справочниках.
При движении жидкости по трубопроводу часть энергии (напора) теряется на преодоление гидравлических сопротивлений, вызванных установкой трубопроводной арматуры (внезапное сужение, внезапное расширение, тройник, крестовина, колено, кран, вентиль, задвижка, диафрагма и т.д.).Эти гидравлические сопротивления называются местными, а потери энергии на них местными потерями.
Особенностью местных сопротивлений являетсяналичие при турбулентном режиме вихревыхзон (рис. 7.1) и деформации эпюры скоростей.

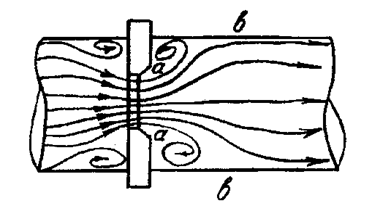

Рис.7.1. Кинематическая структура потока в зоне местного сопротивления диафрагмы
Транзитный поток отделен от вихревой зоны осредненной во времени и пространстве поверхностью раздела ab. Транзитная струя в области вихревой зоны неустойчива. Поэтому поверхность раздела аb является зоной интенсивного вихреобразования и перехода механической энергии в тепловую. В виду большой сложности явлений, происходящих вжидкости, протекающей через местное сопротивление, только в отдельных случаях коэффициент x может быть найден теоретически. В преобладающем большинстве случаев x определяется опытным путем. Исследования, проведенные учеными, показали, что зависимость коэффициента x от Re наблюдается при ламинарном режиме движения жидкости. В турбулентном потоке влияние числа Re на коэффициент x весьма незначительно. При практических расчетах в области турбулентного режима движения этот коэффициент зависит только от вида и конструктивного выполнения местного сопротивления.
|
|
При экспериментальных исследованиях потери энергии (напора) определяются из уравнения Бернулли при условии hм ¹ 0, hl = 0.
, (7.1)
где – полная удельная энергия потока перед местным сопротивлением;
– полная удельная энергия потока после местного сопротивления.
Величина коэффициента местного сопротивления определяется по формуле
. (7.2)
