Тема 7. Сигнализация в телефонной сети

Известны два способа сигнализации при обмене управляющих устройств сигналами внутри одной либо разных станций сети: 1) децентрализованный, 2) централизованный.

Децентрализованный способ используется на электромехани­ческих отечественных АТС и на сетях с такими станциями. Кроме то­го, его применяют для передачи служебной информации внутри циф­ровых АТС (ЦАТС) и при межстанционной связи ЦАТС с малым чис­лом линий в пучках.

При централизованной сигнализации применяется групповой сиг­нальный канал, или общий канал сигнализации (ОКС).

ОКС - это цифровой канал связи между двумя управляющими устройствами станций или узлов сети электросвязи с КК, предна­значенный для обмена сигнальными сообщениями.

Межстанционная сигнальная информация передается различными способами,

которые можно разделить на три основных класса.

Первый класс - это способы передачи сигналов непосредственно по телефонному

каналу (разговорному тракту), называемые иногда «внутриполосными» системами

сигнализации. По телефонным каналам (физическим цепям) сигналы могут

передаваться постоянным током, токами тональной частоты, индуктивными импульсами

и др.

Второй класс - сигнализация по индивидуальному выделенному сигнальному

каналу (ВСК). Как правило, в таких системах обеспечиваются выделенные

средства передачи сигнальной информации (выделенная емкость канала) для

каждого разговорного канала в тракте передачи информации. Это может быть

16-й временной канал в ИКМ тракте, выделенный частотный канал вне разговорного

спектра канала ТЧ на частоте 3825 Гц и др.

Третий класс - это системы общеканальной сигнализации (ОКС).

В протоколах этого класса тракт передачи данных сигнализации предоставляется

для целого пучка телефонных каналов по принципу адресно-группового

использования, т.е. сигналы передаются в соответствии со своими адресами

и размещаются в общем буфере для использования каждым телефонным каналом

как и когда это потребуется.

Внутриполосная сигнализация предусматривает передачу сигнальной информации

по тому разговорному каналу, к которому эта информация относится.

Передача сигнальной информации достигается генерацией одного или

нескольких тональных сигналов и передачей их по соответствующему

разговорному каналу. На другом конце содержание информации анализируется

с помощью тонального приемника.

Внутриполосные системы сигнализации могут применяться двумя методами:

от звена к звену и из конца в конец. При методе сигнализации от звена к звену вся

адресная информация обрабатывается в каждой стан­ции. Согласно примеру на рис.6,

сначала сигналы поступают от АТС А к АТС Б, после чего передатчик АТС А

освобождается. Затем АТС Б посылает всю информацию на АТС В, причем

каждая станция обрабатывает адресную информацию перед тем, как послать ее к

следующей станции.

Для метода сигнализации из конца в конец сигналы между исходящей и входящей АТС

передаются прямо по разговорному тракту, без преобразования или анализа их в

промежуточных коммутационных узлах. Поэтому при сигнализации из конца в

конец сигналы (например, сигнал ответа) могут передаваться достаточно быстро.

Как показано на рис. 7, регистр станции вызывающего абонента (Per)

задействуется на все время установления соединения, а маркер станции

вызывающего абонента (М) посылает на следующую станцию только информацию,

необходимую для маршрутизации вызова. Затем АТС А посылает информацию на

АТС В, а регистр на АТС Б освобождается сразу же после завершения маршрути­зации

от АТС Б к АТС В.

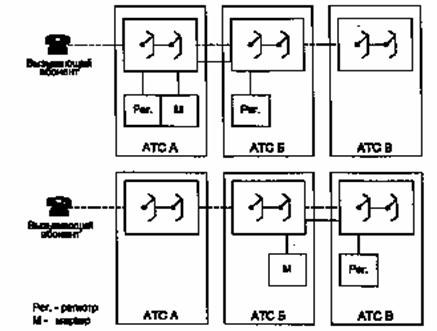

Рисунок 6 – Сигнализация по методу от звена к звену от станции А к станции Б и от станции Б к станции В

Рисунок 7 – Сквозная сигнализация по методу из конца в конец от станции А к станции Б и от станции Б к станции В
