Тема 14. Модель коммутационной станции


К основным отечественным декадно-шаговым АТС относятся станции АТС-47, УАТС-49 и

АТС-54.На этих станциях применяются ступени предыскания ПИ, группо­вого ГИ и линейного ЛИ искания, в качестве предыскателей использу­ются искатели ШИ-11. На ступенях ГИ и ЛИ используются искатели ДШИ-100. АТС емкостью 1000 номеров имеет три ступени искания — ПИ, ГИ и ЛИ. Для дальнейшего увеличения емкости АТС вводится ступень ПГИ, причем предельная емкость АТС составляет в этом слу­чае 10 000 номеров.

Питание АТС осуществляется от источника постоянного тока на­пряжением 60 В с допустимыми отклонениями 58—66 В. Вызов або­нентам посылается переменным током напряжением 80 В и частотой 25 Гц. Акустические сигналы "Ответ станции", "Контроль посылки вызова", "Занято" передаются переменным током частотой 450 Гц.

Надежная работа приборов АТС декадно-шаговой системы обес­печивается, если сопротивление шлейфа абонентской линии не превы­шает 1000 Ом. Сопротивление изоляции линии должно быть не менее 20 000 Ом, а емкость между проводами — не более 0,5 мкФ. Для абонентов, сопротивление линии которых превышает допустимое значение, на АТС предусматриваются' комплекты удаленных абонен­тов. Сопротивление каждого разговорного провода соединительной линии допускается не более 1500 Ом при сопротивлении изоляции между проводами не менее

50 000 Ом.

Разъединение на АТС полностью осуществляется при двусторон­нем отбое. При этом линия вызывающего абонента может освобо­диться только после отбоя со стороны вызванного абонента. Если же первым отбой дал вызванный абонент, то его линия освобождается независимо от вызывающего абонента.

Приборы ступеней искания ПИ, ГИ и ЛИ размещают на стативах. На стативе ПИ устанавливается 100 приборов (искатели ШИ-11 и устройства управления ими), на стативах ГИ и ЛИ — по 20 приборов.

Помимо стативов с коммутационными приборами, на АТС устанавливают кросс – главный щит переключений, стативы сигнально – вызывных устройств, стативы комплектов соединительных линий, специализированные столы обслуживания для организации справочной службы и приёма заявок по ремонту телефонных устройств и линий.

Способ группового искания позволяет построить АТС, имею­щие неограниченную емкость, на основе коммутационных прибо­ров с относительно небольшой емкостью контактного поля. На АТС, емкость которой превышает емкость контактного поля иска­телей, т.е. N>m, где N - емкость АТС, а m -емкость контактного поля искателя, все АЛ разбиваются на группы по т линий в каж­дой. Для выбора группы, в которой находится нужная линия, уста­навливается специальный прибор - групповой искатель (ГИ); сово­купность этих приборов называется ступенью группового искания.

Рассмотрим принцип группообразования на примере АТС ем­костью Л/=1000 номеров

(рис. 18). Нумерация АЛ-трехзначная. В такой АТС 1000 АЛ разбиваются на 10 групп по 100 АЛ. На каж­дую группу устанавливается зависящее от нагрузки и доступности число ЛИ - в рассматриваемом случае 10. В контактное поле каж­дого ЛИ многократно включаются 100 АЛ. Каждая группа ЛИ пред­ставляет собой однозвенный коммутационный блок на 10 входов и 100 выходов. Для выбора требуемой группы на АТС устанавливается

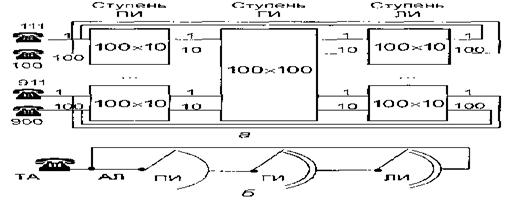

Рисунок 18 – Функциональная схема АТС на 1000 номеров: а – развернутая; б - упрощенная

Для выбора требуемой группы на АТС устанавливается ступень ГИ, представляющая собой коммутатор на 100 входов и 100 выходов. Поле ступени ГИ разбито на 10 направлений с дос­тупностью в каждом D =10. В качестве групп ПИ используются однозвенные коммутационные блоки на 100 входов и 10 выходов.

Соединение устанавливается следующим образом. При вызо­ве соответствующая группа ПИ отыскивает один свободный из 10 входов ГИ. Первая цифра номера вызываемого абонента опреде­ляет требуемую группу выходов ГИ. В пределах требуемой группы выбирается одна из свободных линий, тем самым осуществляется подключение ко входу ступени ЛИ. После набора второй и третьей цифры номера вызываемого абонента происходит линейное иска­ние в ступени ЛИ, на чем установление соединения завершается.

Типовая емкость АТС городских телефонных сетей составляет 10000 номеров (нумерация АЛ в пределах АТС-4-значная). Для обеспечения этой емкости в АТС вводится вторая ступень группо­вого искания (рис. 19).

Рисунок 19 - Условное обозначение АТС с двумя ступенями ГИ

Первая цифра определяет выбор первой ступенью ГИ (I ГИ) тысячной группы, вторая - ступенью II ГИ сотен­ной группы и последние две цифры поступают на ЛИ для отыска­ния АЛ вызываемого абонента в данной сотенной группе. Функции I ГИ и II ГИ по отысканию линий полностью совпадают.

При требуемой емкости телефонной сети более 10 тыс. номе­ров дальнейшее увеличение емкости АТС обычно не производят. В этом случае сеть строят районированно, т.е. не одну АТС, а несколько.
