Реле РЭС – 14

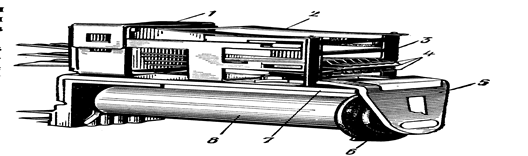

Реле РЭС-14 применяется в устройствах АТС координатной системы. Оно состоит (рис. 22) из катушки 8с обмоткой, стального сердечника с приваренным к нему угольником 7 и дискообразным полюсным наконечником 6, якоря 5, пружинного пакета 4, рамки 3 из изоляционного материала, возвратных пружин 2 и скобы 1 крепления пружинного пакета.

При притяжении якоря его верхнее плечо поднимает рамку 3 и ее перекладины производят переключение контактных пружин.

Интересной конструктивной особенностью реле РЭС-14 явля­ется то, что крепление пружинного пакета к угольнику (корпусу) производится при помощи только пружинной скобы 1 — без применения винтов и гаек.

Рисунок 22 - Реле РЭС-14

Реле может работать в любом положении. По вре­менным параметрам реле РЭС-14 изготовляются как нормальные, так и замедлен­ные на отпускание. Замед­ление на отпускание дости­гается медными втулками толщиной 1,25; 2,0; 2,75 мм.

По сравнению с реле РПН реле РЭС-14 имеет повышенную чувстви­тельность, меньшую удельную массу и объем, боль­ший срок службы (до 100 млн. срабатываний). Число пружин в ре­ле РЭС-14 доведено до 24, а число независимых обмоток — до 3.

Основные параметры реле РПН, и РЭС-14 приведены в табл. 2.

Таблица 2 – Параметры реле

  Основные параметры   Тип реле
РПН РЭС-14
Габариты (ширина, высота,   25 х 40 х 108 22 х48х8
Срок службы (число срабатываний)   107   108
Наибольшее количество кон­тактных пружин, шт. .....   15—18
Воздушные зазоры между контактами, мм .......   0,3-0,7   0,3—0,8
Ход якоря, мм   1,1 - 1,5   1,7—2,0
Пластины или штифт отлипания, мм   0,05—0,8   0,1; 0,2; 0,4
Максимально допустимое напряжение, В ..... ...
Максимально допустимая мощность электропотребления, Вт ... ,.........
Сопротивление изоляции, мОм,
