Основные определения. План ( логика ) изложения материала

Принцип усиления

Классификация усилителей

Основные определения

План ( логика ) изложения материала

РАЗДЕЛ 1 ЭЛЕКТРОННЫЕ УСИЛИТЕЛИ

После изучения лекции 1 студент должен знать :основные определения применяемые в разделе усилительных устройств, классификацию усилителей, принцип усиления.

Уметь: нарисовать структурную электрическую схему усилительного устройства, схему однокаскадного усилителя и его временные диаграммы.

Тема 1 Основные технические показатели электронных усилителей

Тема 1.1 Основные технические показатели электронных усилителей

Усилительным устройством, или усилителем, называется устройство, предназначенное для увеличения мощности электричес­ких колебаний (сигналов). Процесс усиления является частным случа­ем процесса управления энергией в мощной цепи с помощью неболь­шой энергии источника сигнала, затрачиваемой в управляющей цепи.

Усиление сигнала осуществляется с помощью управляемых прибо­ров (электронных ламп, транзисторов и др.), являющихся усилитель­ными элементами.

Слабый сигнал подается в управляющую цепь, называемую вход­ной цепью, или входом, усилителя.Соответственно этот сигнал называется входным сигналом, а мощность, потребляемая от источника сигнала, входной мощностью Рвх.

Управляемая мощная цепь, в которую включается нагрузка и ис­точник электропитания усилительного элемента, называется выход­ной цепью, или выходом, усилителя. Усиленный сигнал является выходным сигналом, а мощность, отдаваемая усилителем во внешнею нагрузку Rh, - выходной мощностью Рвых. -

Поскольку под усилением понимают увеличение мощности сигнала Рвых всегда больше Рвх. Однако не следует думать, что здесь наруша­ется закон сохранения энергии, так как увеличение мощности сигнала происходит за счёт энергии, потребляемой от источника электропита­ния ( рисунок 1.1).

Выходная мощностьэто часть мощности, потребляемой от источника электропитания.Остальная часть представляет собой потери и идет на нагрев деталей, в основном усилительных элементов. Таким образом, преобразует энергию источника электропитания в энергию усиливаемых сигналов.

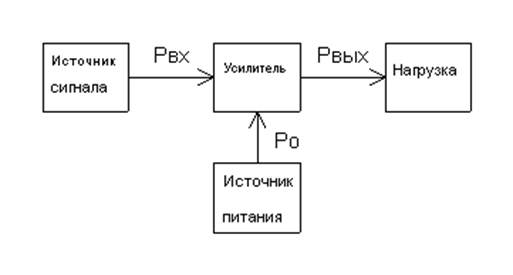

Рисунок 1.1 - Структурная схема усилительного устройства
