Углы ориентирования

ГЕОДЕЗИЧЕСКИЕ ЗАДАЧИ НА ПЛОСКОСТИ

ПРЯМАЯ И ОБРАТНАЯ

РАЗДЕЛ 2. ОРИЕНТИРОВАНИЕ ЛИНИЙ.

Ориентировать линию – значит определить её направление относительно исходного направления, например, меридиана или оси абсцисс х системы плоских прямоугольных координат.

Угол, измеряемый по ходу часовой стрелки от северного направления меридиана до заданного направления, называется азимутом.

Если исходным направлением служит геодезический меридиан, то азимут называют геодезическим азимутом. Если – астрономический, то - астрономическим азимутом. Обобщением обоих понятий служит термин - географический азимут или просто - азимут.

Значения азимута лежат в пределах от 0° до 360°. На рис. 3.1, а обозначено: С – северное направление меридиана, угол А 1 – азимут направления на точку 1 и А 2 – азимут направления на точку 2.

Рис. 3.1. Углы ориентирования: а - азимуты географические; б - магнитный азимут

На местности азимут заданного направления можно определить астрономическим методом - измерив горизонтальный угол между направлением на небесное светило (Солнце, звезду) и заданным направлением. Зная азимут светила, вычисляемый с использованием астрономического ежегодника, и измеренный угол, соображают азимут заданного направления.

Угол, отсчитываемый от северного направления магнитной стрелки до заданного направления, называется магнитным азимутом.

Магнитная стрелка компаса отклоняется от направления истинного меридиана на угол d, который называется склонением магнитной стрелки (рис. 3.1, б).

Если северный конец магнитной стрелки отклоняется от меридиана к востоку, то склонение называют восточным и считают положительным, а если - к западу, то называют западным и считают отрицательным.

Азимут с магнитным азимутом связывает формула:

где А - азимут, А м - магнитный азимут и d – склонение магнитной стрелки.

Магнитные азимуты в геодезии измеряют буссолью (рис. 3.2). Однако точность этих измерений невысока (несколько минут), так как склонение магнитной стрелки непостоянно. На территории России оно меняется от места к месту в пределах от –15° до 25°. В аномальных районах (например, в районе Курской магнитной аномалии) эти изменения так велики, что магнитной стрелкой пользоваться нельзя. Кроме того, склонение изменяется во времени, испытывая суточные, годовые и вековые изменения.

  Рис. 3.2. Буссоль

Углом ориентирования, применяемым при использовании системы плоских прямоугольных координат Гаусса-Крюгера, является дирекционный угол.

Дирекционным углом называется угол между северным направлением осевого меридиана или линии ему параллельной и заданным направлением (рис. 3.3).

Угол g между северным направлением меридиана и направлением оси абсцисс х прямоугольных координат (то есть линии, параллельной осевому меридиану) называется с ближением меридианов.

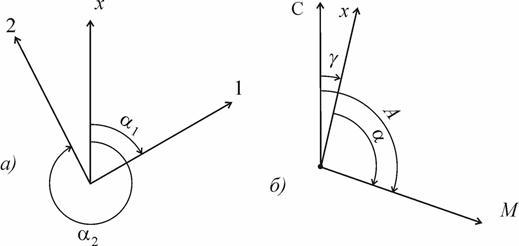

Рис. 3.3. Углы ориентирования: а - дирекционные углы a1, a2; б - азимут A и дирекционный угол a

При отклонении оси абсцисс от меридиана к востоку, сближение меридианов считают положительным, а при отклонении к западу - отрицательным. При этом справедлива формула (рис. 3.3 б)

А = a + g,

где a - дирекционный угол, g - сближение меридианов.
