Вспомогательные концевые операции

Состав вспомогательных концевых операций и очередность их выполненю зависят прежде всего от угла наклона очистной выработки и соблюдения требова­ний ПБ и ТБ, которые связаны с предохранением от сползания средств выемки ι транспортировки угля, произвольных перемещений приводов стругового и скреб­кового конвейеров, креплением тяговой цепи комбайна, оборудованием под лавог пункта перегрузки и др. В основном все эти работы выполняются вручную.

На рисунке 13.27 показаны некоторые схемы крепления концевой при-йодной головки скребкового конвейера, рештачного става, тяговой цепи ком­байна и отклоняющего блока предохранительного каната на концевом участ ке, сопряженном с проводимым за лавой штреке, где: 1 - упорные стойки; 2 3 и 4 - балки соответственно направляющая, приваренная к переходной сек ции конвейера и вспомогательная, которая удерживает самотечный изгибаю щийся став; 5 - сварная рама; 6 - обводной блок поддерживающего каната.

Схема крепления приводных головок скребкового конвейера в прилегающе! к лаве выработке зависит от высоты подрывки в ней почвы и осуществляется обычш установкой упорных стоек на их столы, на которых они расположены и закреплены.

Рисунок 13.27 -Схемы крепления устройств удержания тяговой цепи ком­байна и обводненного блока предохранительного каната: а, бив- соответ­ственно раздельная, с использованиями рамы и направляющей балки

Обводной блок на вентиляционном штреке, если привод конвейера размещен в лаве, прикрепляется к упорной стойке перед которой в качестве предохранения от возможного ее выдергивания устанавливается куст из трех деревянных стоек.

Устройство пункта перегрузки из лавы в выработку зависит от высоты свободного падения угля, должно предусматривать снижение его разброса пс выработке и запыленность.

Дополнительно к концевым операциям следует также отнести работы, связанные с укорачиванием или наращиванием става скребкового конвейера как в лаве, так и прилегающей к ней выработке.

В вентиляционном штреке комбайновых лав на крутых пластах основ­ной концевой операцией является совокупность работ, связанных прежде всего с установкой обводных блоков рабочего и поддерживающего канатов, а также передвижкой и креплением поддерживающей лебедки типа ЛГЬСН.

В целях механизации работ, связанных с манипуляциями кабеля, ороси­тельного и воздушного шлангов в комбайновых лавах крутых пластов разработаны конструкции кабелеукладчика (рис. 13.28) и шлангоподборщика (рис. 13.29).

Кабелеукладчик КБК-2 предназначен для автоматической подборки шахтного гибкого кабеля, представляет собой лебедку, состоящую из редук­тора с барабаном, насосной станции, механизма укладки кабеля, узла крепле­ния кабеля к комбайну и направляющих блоков. Вращение барабана осуще­ствляется гидродвигателем. Гидросистема кабелеукладчика обеспечивает постоянное (регулируемое по величине) натяжение кабеля при подъеме, опускании и остановке комбайна, не зависящее от скорости его перемещения. Редуктор с барабаном, насосной станцией и механизмом укладки кабеля смонтированы на раме кабелеукладчика. Механизм принудительной укладки кабеля состоит из ходового винта и каретки.

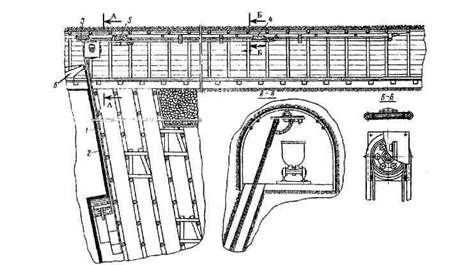

Рисунок 13.28 - Схема установки шлангоподборщика типа ШП-I в вентиля-ционном штреке: 1 - оросительный шланг; 2 - воздушный шланг; 3 и 4 - неподвижная и подвижная каретки; 5 - лебедка; 6 - обводные блоки канатов комбайна (рабочего и поддерживающего)

Рисунок 13.29 - Общий вид кабелеукладчика типа КБК-2

Вопросы для самоконтроля по теме 13

13.1 Понятия о концевых операциях в лаве.

13.2 Разновидности сопряжений лав с подготовительными выработка­ми и их параметрические характеристики.

13.3 Варианты схем размещения приводов скребковых конвейеров на сопряжениях лавы с подготовительными выработками и влияющие на них факторы.

13.4 Разновидности ниш и способы их выемки.

13.5 Рабочие операции при фронтальной схеме самозарубки комбайна.

13.6 Рабочие операции самозарубки комбайна прямым "косым заез­дом" при односторонней схеме выемки угля.

13.7 Рабочие операции самозарубки комбайна обратным "косым заез­дом" при двусторонней схеме выемки пласта.

13.8 Рабочие операции самозарубки комбайна обратным "косым заез­дом" при односторонней схеме выемки угля.

13.9 Рабочие операции самозарубки комбайна "косым заездом" при фронтальной схеме передвижки скребкового конвейера одновременно по всей длине лавы.

13.10 Схемы крепления концевых участков лав при размещении в них привода скребкового конвейера.

13.11 Схемы крепления концевого участка лавы при выносе привода скребкового конвейера на прилегающую к нему подготовительную выработку.

13.12 Схема крепления сопряжения лавы с проводимой вслед за ее подвиганием подготовительной выработкой.

13.13 Схема поддержания сопряжений подготовительных выработок с лавами.

13.14 Схемы крепления приводов скребковых конвейеров на концевых участках лав.

13.15 Схема крепления приводов скребковых конвейеров в сопряжен­ных с лавой выработках.

13.16 Понятие о процессах возведения охранных сооружений.

13.17 Рабочие процессы и механизмы при возведении бутовой полосы.

13.18 Схемы возведения охранных породных полос.

13.19 Схема и процессы механизированного возведения охранной по­родной полосы закладочным комплексом "Титан".

13.20 Схема и процессы возведения ограждений из БЖБТ (блоков же­лезобетонных тумб).

13.21 Схема и процессы возведения литых полос из твердеющих материалов.

13.22 Схемы и процессы охраны на крутых пластах откаточных штре­ков, сопряженных с лавой.

13.23 Схемы и процессы охраны на крутых пластах вентиляционных штреков, сопряженных с лавой.

13.24 Условные графические изображения охранных сооружений (ог­раждений) на концевых участках лав.

13.25 Схемы крепления поддерживающих комбайн и скребковый кон­вейер устройств на наклонных пластах.

13.26 Схемы крепления поддерживающих комбайн лебедок и уст­ройств на крутых пластах.
