Передвижка секций механизированных крепей в лаве

По мере подвигания очистного забоя на шаг выемки rв, равный при комбайновой выемке r к, при струговой пrс (rк и rс - соответственно шири­на захвата комбайна и глубина стружки, и - ряд натуральных чисел), MK в направлении перпендикулярном его линии последовательно перемещаются по схемам, зависящим от расстановки и количества одновременно передвигаемых секций, типа MK по ее взаимодействию с боковыми породами (рис. 14.12).

При комбайновой выемке передвижка агрегатированных MK и прямо­линейной схеме установки их секций последние, как правило, передвигаются последовательно после прохода комбайна по одной (см. рис. 14.12, а), реже -одновременно группой, состоящей не более 3 секций (в зависимости от кате­гории устойчивости нижнего слоя кровли и рабочей скорости комбайна). Для своевременного подхвата (хотя и не полного) обнаженной кровли и недопу­щении отставания процесса крепления от движущегося с рабочей скоростью комбайна передвижка прямолинейно установленных секций MK может также осуществляться через одну (см. рис. 14.12, б).

При струговой выемке наиболее приемлемой является диагональная схема расстановки секций комплектной MK (см. рис. 14.12, г), со сдвигом относительно друг друга на величину глубины стружки r с. При этом всегда передвигается край­няя со стороны выработанного пространства секция. Исходя из этого, количество секций в их диагонально установленной группе

Nc =rв/rc +1.

В рассматриваемом случае (см. рис. 14.12, в) при rв = 0,8 м и r с =0,2 м

Рисунок 14.12- Схемы расстанов-ки и передвижки секций механизированных крепей в лаве: а и б - прямолинейная соответ-ственно с последовательной по одной и через одну (всех типов); в - шахматная с поочередной передвижкой крайних со стороны выработанного пространства секций (КМ-98); г - диагональная с попеременной передвижкой крайних со стороны вырабо­танного пространства секций (IMKC, КГБ)
Νc =5.

При струговой выемке секции агрегатированной MK, как правило, ус­танавливаются в шахматном порядке (см. рис. 14.12, в) со сдвигом, относи­тельно друг друга на величину 0,5 · rв. После подвигания очистного забоя на указанную величину поочередно передвигаются секции со стороны вырабо­танного пространства на величину rе, в рассматриваемом случае на 0,8 м.

Возможны различные варианты передвижки секций MK и их комбина­ции, но при этом необходимо предусматривать главное - своевременное пе­рекрытие обнажаемой кровли.

Передвижка секций MK не должна отставать от движущегося с рабо­чей скоростью Vkpкомбайна, то есть соблюдаться условие Vkp≤Vmk (где Vmk - скорость механизированного крепления) (рис. 14.13).

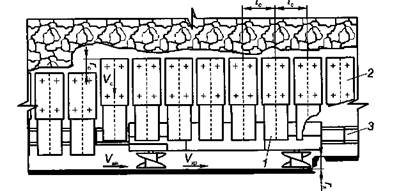

Рисунок 14.13 - Расчетная схема к определению скорости механизированно­го крепления лавы: 1 - комбайн; 2 - секции крепи; 3 - скребковый конвейер

Скорость механизированного крепления

где пс - количество одновременно передвигаемых секций (чаще одна), установленных с шагом l с (м);

tc - затраты времени на передвижку одной секции;

где rс - шаг передвижки секции крепи, равный ширине захвата ком­байна rк, м;

Vc - скорость передвижки одной секции, м/мин.

Скорость передвижки секции MK определяется на основании хроно-метражных наблюдений за процессом крепления и зависит от чистого време­ни на передвижку, затрат на вспомогательные операции (зачистку места и перемещение рабочего), которые прежде всего обусловлены устойчивостью боковых пород и величиной развиваемого усилия гидродомкратами пере­движки, а также при этом силового взаимодействия крепи с боковыми поро­дами.

Ориентировочно для агрегатированных MK затраты времени в целом на передвижку одной секции составляют: при устойчивых боковых породах 40-55 сек., средней устойчивости - 56-63 сек. и неустойчивой почве - 64-78 сек., при доле затрат времени, зависящей от высоты рабочего пространства, влияющего на условия перемещения рабочего с места на место 10-17%.

Состав и последовательность выполнения рабочих операций при пе­редвижке секций MK:

- контроль за состоянием кровли;

- зачистка места передвижки и установки секции крепи;

- управление секцией с пульта, установленного на рядом стоящей (разгрузка, передвижка и сообщение предварительного распора).

Состав этих рабочих операций может несколько отличаться от вышеуказан­ного, однако суть его сохраняется при любых типах MK.

Согласно требованиям ПБ передвижение секций механизированной крепи на пластах с углом падения свыше 35° разрешается проводить в на­правлении снизу вверх.

Ширина свободного прохода людей в лавах, оснащенных механизиро­ванной крепью, должна быть не менее 0,7 м, высота - не менее 0,5 м.

При механизированном креплении может также осуществляться спо­соб управления кровлей полной закладкой, основная цель которого оставле­ние породы в шахте. В Украине на базе механизированной крепи типа КД-90 с обратными консолями, использования пневмозакладочной машины ПЗБМ и дробильной установки ПДУ разработаны очистные механизированные ком­плексы трех типоразмеров МКД3.90, осуществляющие выемку угольных по-логонаклонных пластов мощностью 0,95-2,0 м с полной закладкой вырабо­танного пространства [35].
