Характеристики реле мощности

Мощность срабатывания

Срабатывание происходит, когда электромагнитный момент превосходит момент сопротивления пружины и момент трения оси:

МЭПТ. (7.9)

Наименьшая мощность на зажимах реле, при которой оно срабатывает, называется мощностью срабатывания SС.Р. У индукционных реле SС.Р при jМ.Ч составляет 0,2...4 В×А.

Характеристика чувствительности

Зависимость UC.P = f(IP) при неизменном jP называется характеристикой чувствительности (рис. 7.2.7).

Здесь UC.P – наименьшее напряжение, необходимое для действия реле при данных IP и jP. Обычно характеристика снимается при jP=jМ.Ч, т.е. для случая sin(a–jР)=1.

Реальная характеристика отличается от теоретической, так как за счет насыщения стали магнитопровода при больших токах IP напряжение UC.P остается неизменным.

Рис. 7.2.7


Угловая характеристика

Зависимость UC.P = f(jP) при неизменном значении IP называется угловой характеристикой.

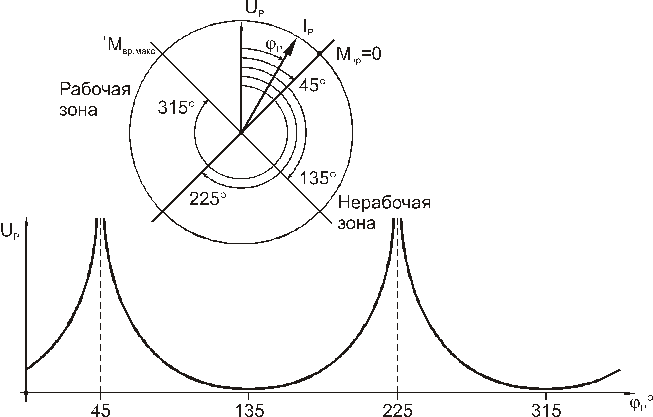

На рис.7.2.8 изображена угловая характеристика реле смешанного типа с углом a= – 45°.

Рис. 7.2.8

Угловая характеристика позволяет определить

1. Изменение чувствительности реле (UC.P) при разных значениях угла jP.

2. Минимальную величину UC.P.мин и наиболее выгодную зону углов jP, в пределах которой UC.P близко к UC.P.мин.

3. При каких углах jP изменяется знак электромагнитного момента и пределы углов, которым соответствуют положительные и отрицательные моменты.


Время действия реле

Определяется зависимость времени срабатывания tC.P от кратности мощности на зажимах реле(рис. 7.2.9).

Рис. 7.2.9
