Схемы включения реле направления мощности

Схема и принцип действия токовой направленной защиты

Индукционные реле мощности типа РБМ

Самоход

Полярность обмоток

Реле мощности изготавливают так, что при одинаковом направлении токов в обмотках реле замыкает свои контакты. Следовательно включать обмотки нужно таким образом, чтобы при КЗ на защищаемой линии токи в обмотках совпадали (см. рис. 7.2.2).

Самоходом называют срабатывание реле направления мощности при прохождении тока только в одной его обмотке – рабочей или поляризующей. При этом реле может неправильно сработать при обратном направлении мощности, когда повреждение возникает в непосредственной близости от реле (UP=0). Причина самохода – несимметрия магнитных систем реле относительно цилиндрического ротора.

Имеется два основных варианта исполнения реле

1. РБМ 171 и 271 – включаются на фазный ток и междуфазное напряжение, jМ.Ч = – 45° и – 30°.

2. РБМ 177, 277, 178, 278 – включаются на ток и напряжение нулевой последовательности, jМ.Ч = + 70°.

Выпускаются также

РБМ 275 – jМ.Ч = 0° – реле косинусного типа;

РБМ 276 – jМ.Ч = 90° – реле синусного типа.

Токовая направленная защита представляет собой МТЗ, дополненную реле направления мощности. Однофазная принципиальная схема ТНЗ представлена на рис. 7.3.1.

Рис. 7.3.1

Пусковой орган защиты: токовое реле КА.

Орган направления: реле направления мощности KW.

Орган времени: реле времени КТ.

Работа схемы: при КЗ на защищаемой линии реле KW замыкает свои контакты, а при КЗ на смежных линиях – нет. В нормальном режиме при направлении потока мощности от шин в линию реле KW может замыкать свои контакты, однако срабатывание защиты должно предотвращаться токовым реле КА, поэтому токовые реле должны быть отстроены от токов нагрузки. В тех случаях, когда токовые реле по условиям чувствительности не удаётся отстроить от максимальной нагрузки, применяется блокировка от реле минимального напряжения KV (рис. 7.3.2).

Рис. 7.3.2

Сети с изолированной нейтралью

ТНЗ устанавливается на двух одноименных фазах во всей сети.

Сети с глухозаземленной нейтралью

Защита устанавливается на трех фазах. Если защита служит для действия только при междуфазных КЗ – на двух фазах.

ТНЗ выполняются как на постоянном, так и на переменном оперативном токе. Двухфазная схема на переменном оперативном токе представлена на рис. 7.3.3.

Схема выполнена с дешунтированием катушки отключения, с токовыми пусковым органом и промежуточными реле KL1,KL2 с мощными переключающими контактами.

Схема должна быть дополнена устройствами, контролирующими исправность цепей напряжения.

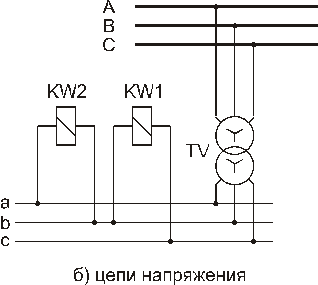

Рис. 7.3.3

Рис. 7.3.3 (продолжение)
