Составление матричных соотношений при наличии ветвей с идеальными источниками

В.

Решение

1. Для заданной цепи составим граф (см. рис. 2,б), выделив в нем дерево, образованное ветвью 3.

Тогда матрица главных контуров имеет вид

2. Запишем матрицу сопротивлений ветвей с учетом их принятой ориентации

Z .

3. Определим матрицу контурных сопротивлений

Z_k=BZB^T

4. Запишем столбцовую матрицу контурных ЭДС

.

5. Подставив найденные выражения в , окончательно получим

.

В цепи могут иметь место ветви, содержащие только идеальные источники ЭДС или тока. При записи уравнений без использования матричных соотношений такие ветви не вносят каких-либо особенностей в их составление. Однако, если уравнения записываются по второму закону Кирхгофа в матричной форме или используется матричная форма контурных уравнений, то в матрице сопротивлений ветвей Z ветвям, содержащим идеальные источники тока, будут соответствовать диагональные элементы . Поэтому при наличии таких ветвей исходная схема перед составлением уравнений должна быть подвергнута соответствующему преобразованию, иллюстрируемому рис. 3.

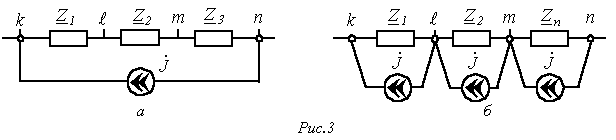

Здесь идеальный источник тока (см. рис. 3,а) включен между узлами k и n. Подключение к узлам l и m по два одинаковых по величине и противоположно направленных источника тока (см. рис. 3,б) не влияет на режим работы цепи, что указывает на эквивалентность замены исходной цепи на рис. 3,а схемой на рис. 3,б.

Может быть другой случай, когда уравнения в матричной форме записываются по первому закону Кирхгофа или используется матричная форма узловых уравнений, а в цепи имеют место ветви, содержащие только идеальные источники ЭДС. Для таких ветвей соответствующие им диагональные элементы матрицы Y будут равны . Поэтому при наличии таких ветвей исходную схему перед составлением уравнений необходимо подвергнуть преобразованию, поясняемому рис. 4.

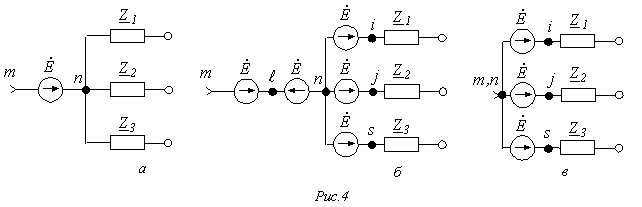

Здесь участок исходной цепи (см. рис. 4,а) содержит ветвь с идеальным источником ЭДС . Включение в каждую ветвь, соединенную с узлом n, источника с ЭДС, равной , и направлением действия, указанным на рис. 4,б, позволяет (в силу того, что ) трансформировать исходную цепь в схему, представленную на рис. 4,в.
