Высшие гармоники в трехфазных цепях

Напряжения трехфазных источников энергии часто бывают существенно несинусоидальными (строго говоря, они несинусоидальны всегда). При этом напряжения на фазах В и С повторяют несинусоидальную кривую напряжения на фазе А со сдвигом на треть периода Т основной гармоники:

.

Пусть для фазы А к-я гармоника напряжения

.

Тогда с учетом, что , для к-х гармонических напряжений фаз В и С соответственно можно записать:

Всю совокупность гармоник к от 0 до можно распределить по трем группам:

1. - гармоники данной группы образуют симметричные системы напряжений, последовательность которых соответствует последовательности фаз первой гармоники, т.е. они образуют симметричные системы напряжений прямой последовательности.

Действительно,

и

.

2. . Для этих гармоник имеют место соотношения:

т.е. гармоники данной группы образуют симметричные системы напряжений обратной последовательности.

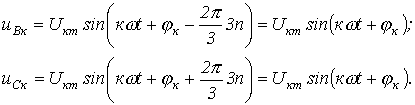

3. . Для этих гармоник справедливо

Таким образом, векторы напряжений данной группы во всех фазах в любой момент времени имеют одинаковые модули и направления, т.е. эти гармоники образуют системы нулевой последовательности.

Рассмотрим особенности работы трехфазных систем, обусловленные наличием гармоник, кратных трем.

1. Если фазы генератора соединены в треугольник, то при несинусоидальных фазных ЭДС сумма ЭДС, действующих в контуре (см. рис. 7) не равна нулю, а определяется гармониками, кратными трем. Эти гармоники вызывают в замкнутом треугольнике генератора ток, даже когда его внешняя цепь разомкнута:

,

где , а - сопротивление фазы генератора для i-й гармоники, кратной трем.

2. Если фазы генератора соединить в открытый треугольник (см. рис. 8), то на зажимах 1-2 будет иметь место напряжение, определяемое суммой ЭДС гармоник, кратных трем:

.

Таким образом, показание вольтметра в цепи на рис. 8

.

3. Независимо от способа соединения – в звезду или в треугольник – линейные напряжения не содержат гармоник, кратных трем.

При соединении в звезду это объясняется тем, что гармоники, кратные трем, как указывалось, образуют нулевую последовательность, ввиду чего исчезают из линейных напряжений, равных разности фазных.

При соединении в треугольник составляющие фазных ЭДС, кратные трем, не выявляются в линейных (фазных) напряжениях, так как компенсируются падениями напряжений на собственных сопротивлениях фаз генератора.

Таким образом, при соединении в треугольник напряжение генератора

и ток

.

В свою очередь при соединении в звезду

.

4. При симметричной нагрузке ток в нейтральном проводе определяется гармоническими, кратными трем, поскольку они образуют нулевую последовательность:

.

5. При соединении в звезду и отсутствии нейтрального провода фазные токи нагрузки не содержат гармоник, кратных трем (в соответствии с первым законом Кирхгофа сумма токов равна нулю, что невозможно при наличии этих гармоник). Соответственно нет этих гармоник и в фазных напряжениях нагрузки, связанных с токами законом Ома. Таким образом, при наличии гармоник, кратных трем, в фазных напряжениях генератора напряжение смещения нейтрали в симметричном режиме определяется этими гармониками

.
