Безригельный каркас

Основным недостатком каркасной системы дли жилых зданий являются выступаю­щие в интерьере из плоскости перекрытия ригели,

Конструктивные разработки, ведущие к устранению этого недостатка, проявились в следующих решениях:

- каркасная система со скрытыми ригелями, образуемые в построечных условиях с предварительно-напряжённой арматурой (система КПНС);

- безбалочное перекрытие, формируемое из сборных элементов плит сплошного се­чения с опорой на колонны, устанавливаемых по углам квадратного (6x6 м) плана (сис­тема КУБ).

Система со скрытыми ригелями в плоскости перекрытия (КПИС) проектируется по связевой схеме из сборных элементов: колонны, плиты перекрытия, стены-диафрагмы жёсткости (рис.20).

Ригели, высотой в толщину плиты перекрытия, создаются в пост­роечных условиях замоноличиванием перекрёстно расположенной канатной арматуры, пропущенной через сквозные отверстия в колонне.

При натяжении арматуры в постро­ечных условиях создаётся двухосное обжатие плит перекрытия. Система позволяет вос­принимать широкий диапазон нагрузок, габаритов пролётов и высот зданий.

Безригельная система КУБ (рис.21) выполняется из сборных элементов: колоны с металлическими воротниками в плоскости перекрытий; трех основных типов плит пере­крытия толщиной в 16 см (надколонная, межколонная и средняя).

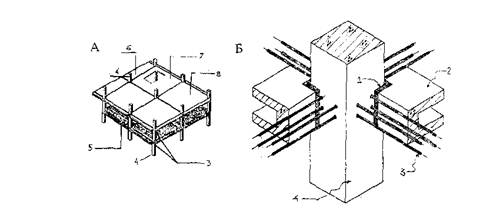

Рис.20. Безригельный каркас с натяжением арматуры в построечных условиях. А – компоновка узла примыкания плит перекрытий и пропуск арматуры через колонну; Б – схема компоновки несущих конструкций; 1 – уголковый вкладыш; 2 – плита перекрытия; 3- напрягаемая канатная арматура; 4 – колонна; 5 – фасадная распорка; 6 – консольная плита перекрытия; 7 – плита перекрытия с проемом для лестницы; 8 – типовая плита перекрытия.

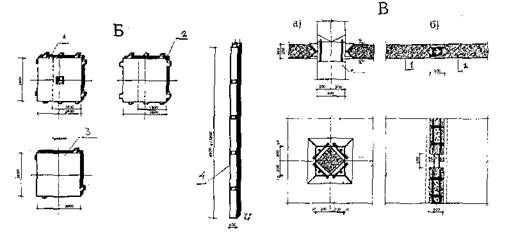

Рис.21. Безригельный каркас системы КУБ:

Колонны бесстыковые, высотой до 15,3 м, с нанизанными на неё надколонными пли­тами и соединённые с ней сваркой по металлическому воротнику. Межколонные и сред­ние плиты имеют шпонки, позволяющие после сварки и замоноличивания, создать еди­ный диск перекрытия, воспринимающий как вертикальные, так и горизонтальные на­грузки.

Пространственную жёсткость обеспечивают крестовые стальные связи между колоннами.

Как в первом, так и во втором вариантах безригельной системы каркаса наружные стены могут выполняться из сборных элементов (панелей) или местных материалов, выполняя роль ненесущих или самонесущих стен.
