Разграничитель H.323

Многопунктовая гибридная конференция

Децентрализованная многопунктовая конференция

Централизованная многопунктовая конференция

Все участники конференции (Рис. 9.) обмениваются, в двусторонней коммуникации, сигнализационными сообщениями с элементом MC, который является частью модуля MCU. Элементу MP, который также часть модуля MCU, посылаются медиа потоки, которые он принимает, обрабатывает и посылает обратно терминалам, участникам конференции.

Все участники конференции (Рис. 9.) обмениваются, в двусторонней коммуникации, сигнализационными сообщениями с элементом MC, который является частью модуля MCU, межсетевого шлюза, привратника (Gatekee­pe r), или терминала, и который управляет конференцией. Терминалы непосредственно обмениваются речевыми и/или видео потоками, используя многоадресный (mul­ticast) режим передачи, а возможные потоки данных посылают элементу MP, который их распределяет.

Как говорит само название, речь идет о комбинации централизованной и децентрализованной конференции. Это значит, что хотя бы для одного медиа потока используется централизованная конференция, а для видео или речевого потока применяется децентрализованная конференция.

Преимуществом централизованной конференции является сравнительно простое терминальное оборудование, недостатком - большая стоимость устройства управления конференциями.

Для децентрализованной конференции требуется более сложное терминальное оборудование и желательно, чтобы в сети IP поддерживалась передача пакетов IP в режиме многоадресной рассылки (IP multicasting). Если этот режим в сети не поддерживается, терминал должен передавать речевую информацию каждому из остальных участников конференции в режиме точка-точка.

(border element), это новый элемент сети H.323, посредством которого выполняется коммуникация (согласно дополнению протоколу G - Annex G) между административными доменами. Этот функциональный элемент может быть частью какого-то другого элемента сети H.323. Чаще всего разграничитель H.323 является частью приложения главного H.323 привратника какого-то административного домена (Рис. 10.), в таком случае он называется супер-привратником (su­per-gatekeeper). Разграничители управляют доступом к своему административному домену, требуют сообщения о вызовах, которые они позволили, и обмениваются информацией об адресах пользователей, которые находятся в их административных доменах. Например, «Я охватываю все номера, которые начинаются с 021.» или «Я охватываю все оконечные точки с H.323 адресом, формата “ * @ericsson.com”.».

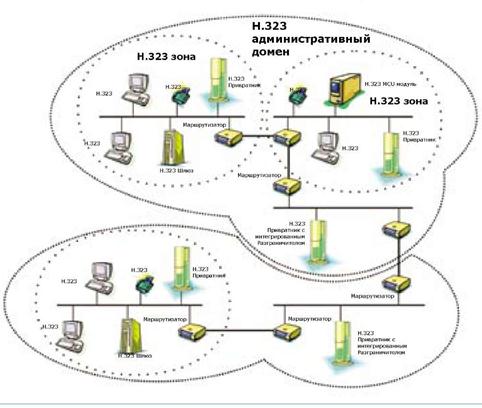

Рис. 10. Роль разграничителя Н.323 в коммуникации между административными доменами
