Архитектура стандарта H.323

Рекомендация также определяет архитектуру сети H.323. Главные элементы сетей H.323:

• H.323 терминал

• H.323 шлюз (gateway)

• H.323 контроллер зоны или привратник

(gatekeeper)

• Модуль управления многосторонней конференцией (MCU – Multipoint Control Unit)

• H.323 разграничитель (border element).

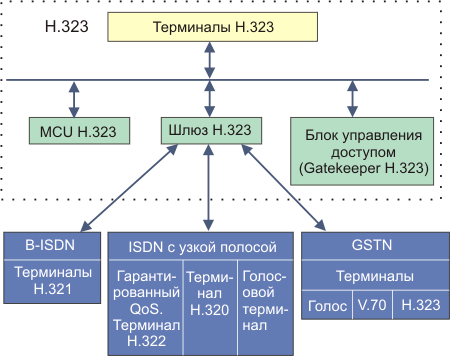

Рис. 5. Структура системы H.323 и основных ее компонентов

Терминал (Terminal) - оконечное мультимедийное (голос, видео, данные) устройство, предназначенное для участия в конференции.

Терминал H.323 основной и обязательный элемент сети H.323. В принципе, возможно функционирование сети H.323 состоящей только из терминалов H.323, т.к. можно установить непосредственную коммуникацию между двумя терминалами без помощи других элементов сети H.323. Терминал H.323 может быть реализован как программное приложение на персональном компьютере, а также и как самостоятельное устройство, как телефон. Типичным представителем терминала H.323 является приложение NetMeeting корпорации Microsoft, которое поступает вместе с операционной системой Windows (почти все его версии), или GnomeMeeting для операционной системы Linux.

Терминал H.323 это элемент сети, который обеспечивает возможность двусторонней коммуникации речью, видео или данными с другим терминалом в реальном времени. Кроме коммуникации с другим терминалом, H.323 терминал может взаимодействовать и со шлюзом H.323, или с модулем управления многосторонней конференцией.

H.323-терминал должен обеспечивать поддержку следующих протоколов:

1. H.245 для установления возможностей терминалов и создания канала обмена аудиовидеоинформацией.

2. H.225 для сигнализации вызова и установки параметров связи.

3. RAS для регистрации терминала пользователя и установки дополнительных параметров управления контроллером зоны.

4. RTP/RTCP для упорядочивания звуковых и видеопакетов.

Структура терминала показана на рисунке 6.

Рис. 6. Структура терминала H.323

Протоколы H.225 и RAS используются между H.323-оконечными точками (терминалами и шлюзами) и контроллером зоны для обеспечения:

обнаружения контроллера зоны (GRQ);
регистрации оконечной точки;
определения расположения оконечной точки;
управления аутентификацией;
задания маркера доступа.

RAS-сообщения передаются через ненадежные RAS-каналы, поэтому при обмене сообщениями возможны потери, задержки и повторные передачи.

Мультимедиа шлюз (Gateway)

Представляет собой устройство, предназначенное для преобразования мультимедийной и управляющей информации при сопряжении разнородных сетей.

Шлюз не входит в число обязательных компонентов сети H.323. Он необходим только в том случае, когда требуется установить соединение с терминалом другого стандарта. Если коммуникация осуществляется исключительно внутри сети H.323, межсетевой шлюз не требуется.

Функцией межсетевого шлюза H.323 является преобразование сигнализационных протоколов, способа передачи, процедур коммуникации и способа кодирования. Таким образом, межсетевой шлюз H.323 обеспечивает возможность взаимодействия пользователей разных технологий.
