Матричный индикатор

Матричный индикатор - матрица размерностью 5 ´ 7 = 35 ячеек (табл.3.2). С помощью матричного индикатора и дешифратора можно любому символу (букве, знаку препинания, цифре и т.д.) поставить в соответствие двоичный код. Внешний вид матричного индикатора представлен на рис. 3.3.

Таблица кодов

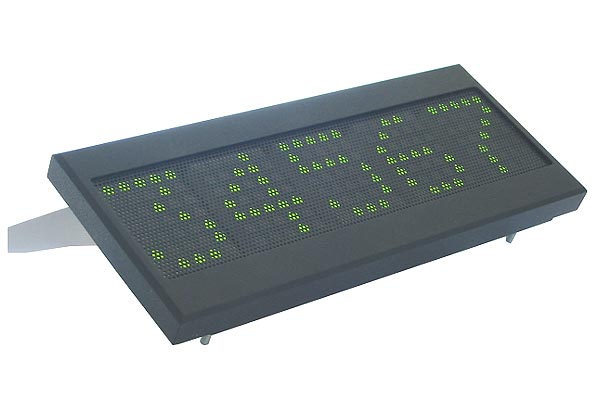

Рис. 3.3 Внешний вид матричных индикаторов, (а, б)

и таблица кодов ячеек индикатора, (в).

Пример. На матричном индикаторе отобразить букву «Р».

Для этого на соответствующие сегменты (табл. 3.3) нужно подать с дешифратора сигналы логической единицы.

Каждому символу, который может отображаться индикатором, поставлены в соответствие наборы из 35 признаков.

Их номера для буквы «Р» приведены в табл. 3.3.

Если признак соответствует данной букве, то в ячейке ставится «1» и т.д. до заполнения всей таблицы.

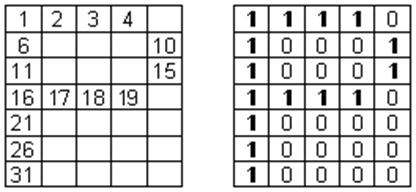

Таблица признаков Таблица 3.3
