Дешифратор является частным случаем демультиплексора и может быть получен из последнего за счет исключения информационного входа и использования адресных входов в качестве информационных.
Схема дешифратора на четыре выхода приведена на рис. 3.1. Поведение дешифратора описывается таблицей истинности (табл. 3.1).
Кроме информационных входов у шифраторов обычно имеются служебные входы:
Служебный вход EI (V) или его инверсия (EI’) используется для разрешения работы дешифратора в определенный интервал времени при условии EI =1 (стробирование).
Кроме того, вход EI может применяться в качестве информационного входа, если дешифратор работает как демультиплексор и передает сигнал с EI на один из выходов в соответствии данными на адресных (информационных) входах.
Также вход EI позволяет увеличивать разрядность дешифратора за счет использования нескольких DC в одном преобразователе.
Таблица истинности DC (2-4) Таблица 3.1
| № | N 10 | Входы | Выходы | |||||
| Служебный | Адресные | |||||||
| EI | A 1 | A 0 | F 3 | F 2 | F 1 | F 0 | ||
| X | X | X |
Дешифраторы выпускаются, как правило, в виде микросхем с количеством выходов 4, 8, 10, 16, 32. Ряд микросхем имеют инверсные выходы, например, К555ИД3.

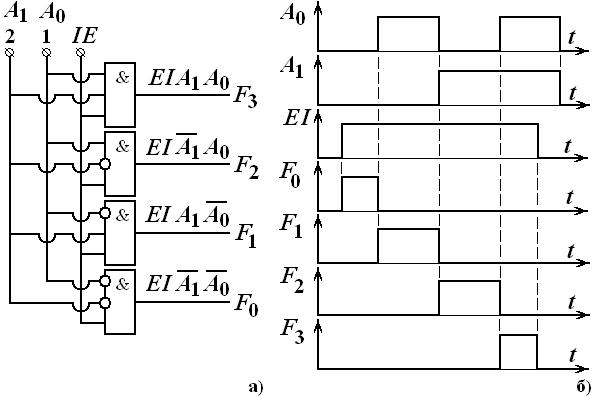

Рис. 3.1 Схема дешифратора CD (2-4) а,
и временная диаграмма его работы, б.
Пример. Характеристики и обозначение микросхемы К555ИД7.
Это двоично-десятичный дешифратор – демультиплексор, преобразующий трехразрядный код A 0... A 2 в напряжение низкого уровня (логический ноль), появляющееся на одном из восьми выходов 0...7.
Электрические параметры микросхемы К555ИД7 приведены в табл.3.1, условное графическое обозначение на рис.3.2, назначение выводов в таблице истинности 3.2.
Параметры К555ИД7 Таблица 3.1
| U пит., ном., В | |
| U 0вых., не более, В | 0.48 |
| U 1вых., не менее, В | 2.9 |
| I 0вх., не более, мА | -0.36 |
| I 1вх., не более, мА | 0.02 |
| I пот., не более, мА | |
| t 1.0зд.р., не более, нс | |
| t 0.1зд.р., не более, нс |
Рис. 3.2Обозначение микросхемы К555ИД7
Если микросхема используется как демультиплексор, дешифратор может принимать по входам ЕI прямой (ЕI 3), а также инверсный(ЕI 1, ЕI 2) адресные коды. Состояния при дешифрации кода А 0, А 1, А 2 и демультиплексировании по адресу А 0, А 1, А 2 представлены в табл. 3.2.
Таблица 3.2 Таблица истинности дешифратора К555ИД7
| № | Входы | Выходы | |||||||||||||
| Служебные | Информационные | Информационные | |||||||||||||
| / EI 1 | / EI 2 | EI 3 | A 0 | A 1 | A 2 | /0 | /1 | /2 | /3 | /0 | /1 | /2 | /3 | ||
| /0 | /1 | /2 | /3 | /4 | /5 | /6 | /7 | ||||||||
| X | X | X | X | X | |||||||||||
| X | X | X | X | X | |||||||||||
| X | X | X | X | X | |||||||||||
Примечание: значком «/» обозначается инверсия.
Служебные входы внутри микросхемы объединены (рис. 3.3) в соответствии с выражением:
 |
Рис. 3.3 Служебные входы CD
Это позволяет расширить функциональные возможности дешифратора.
