Холодопроизводительность машины зависит от режима работы, который обычно меняется с изменением температуры окружающей среды и температуры, поддерживаемой в охлаждаемом помещении.
Холодопроизводительность компрессора можно представить как:
.

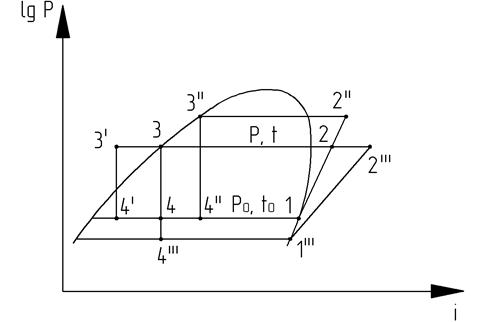

Циклы холодильной машины при изменении режима работы показаны на рис. 10.
Рис. 10. Циклы холодильной машины при изменении режима работы
1. Влияние температуры жидкости перед регулирующем вентилем.
В качестве базового цикла принимаем цикл
.
При одной и той же температуре кипения
и конденсации t при понижении температуры жидкости перед регулирующем вентилем
(на рис. 10 показан цикл
) холодопроизводительность цикла увеличивается:
.
Объёмная холодопроизводительность
так же увеличивается, следовательно, увеличивается и холодопроизводительность машины.
2. Влияние температуры конденсации.
При увеличении температуры конденсации (см. цикл
) уменьшается удельная холодопроизводительность цикла:
и уменьшается полная холодопроизводительность машины
.
|
|
|
В реальных условиях изменение (уменьшение) холодопроизводительности происходит ещё значительнее, так как изменяется коэффициент подачи компрессора
, который уменьшается при увеличении степени сжатия
.
3. Влияние температуры кипения.
Если понизить температуру кипения (см. цикл
), то при одной и той же температуре перед регулирующим вентилем величина удельной холодопроизводительности изменяется незначительно:
,
но удельный объём всасываемого пара значительно возрастает
, следовательно, уменьшается объёмная холодопроизводительность и полная холодопроизводительность . Аналогично ещё большее уменьшение холодопроизводительности произойдёт в реальной машине, так как уменьшается коэффициент подачи компрессора .
Сравнить холодильные машины (компрессоры) можно только при одинаковых температурных условиях работы, которые характеризуются четырьмя температурами: кипения , конденсации
, всасывания
и переохлаждением перед регулирующем вентилем
.
В каталогах и справочниках холодильных компрессоров холодопроизводительность даётся в стандартных условиях работы. Практически машины работают при режимах, определяемых эксплуатационными или рабочими условиями, отличными от стандартных.
Зависимость между рабочей и стандартной холодопроизводительностью можно выразить следующими уравнениями.
Сравнительные температурные режимы, применяемые в России для холодильных машин, приведены в табл. 1.
Таблица 1
Сравнительные температурные режимы, применяемые в России
| Сравнительный температурный режим | Температура, °C | |||
|
|
|
|
| |
| Стандартный для аммиачных машин | - 15 | - 10 | + 30 | + 25 |
| Стандартный для фреоновых машин | - 15 | + 15 | + 30 | + 25 |
| Плюсовой для установок кондиционирования воздуха | + 5 | + 15 | + 35 | + 30 |
| Низкотемпературный для аммиачных машин | - 40 | - 30 | + 35 | + 30 |
Холодопроизводительность машины при рабочем режиме работы
|
|
|
.
Холодопроизводительность машины при стандартном режиме работы
,
так как VT = const, то
,
.
По этим формулам можно пересчитать холодопроизводительность с одних температурных условий на любые другие. Однако такой пересчёт рекомендуется производить только в том случае, когда для компрессоров отсутствуют характеристики.
