Цепные передачи

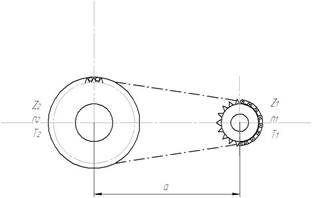

Цепная передача состоит из ведущей и ведомой звёздочек и цепи, охватывающей звёздочки и зацепляющейся за них зубья.

Цепные передачи используют:

1. при средних межосевых расстояниях, когда зубчатые передачи требуют промежуточных ступеней;

2. при жёстких требованиях к габаритам;

3. при необходимости работы без проскальзывания.

Достоинства:

1. возможность использования в значительном диапазоне межосевых расстояний;

2. меньше, по сравнению с ременными передачами габариты;

3. отсутствие проскальзывания;

4. незначительные силы, действующие на вал;

5. достаточно высокий КПД;

6. возможность лёгкой замены цепи;

7. возможность передачи движения нескольким звёздочкам.

Недостатки:

1. при отсутствие смазки повышенный износ шарниров;

2. требуют более точной установки валов, более сплошного хода;

3. передачи требуют установки в картерах.

Цепные передачи используют в станках, транспортных, подъёмных машинах, т.е. там, где зубчатые передачи непригодны, а ременные ненадёжны.

Цепные передачи передают мощность до 120 кВт, при окружной скорости до 25 м/с.

Цепи различают приводные и тяговые. Цепи стандартизованы.

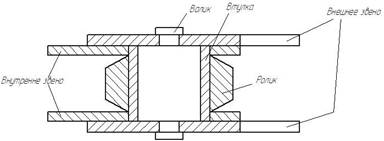

Приводные – роликовые, втулочные, зубчатые.

Основные геометрические характеристики – шаг и ширина. Основная силовая характеристика – разрушающая нагрузка.

ПРЛ – роликовая однорядная нормальной точности;

ПР – роликовые повышенной точности4

ПРД – роликовые длиннозвенные;

ПВ – втулочные.

В обозначении роликовой или втулочной цепи указывают: тип, шаг, разрушающая нагрузка.

Цепь ПР-25,4-5670 ГОСТ 13568

В зависимости от передаваемой мощности втулочные и роликовые цепи изготовляют однорядными и многорядными.

Зубчатые цепи – цепи со звеньями из набора пластин.

Каждая пластина имеет по два зуба со впадиной между ними для размещения зуба звёздочки.

Тяговые цепи – пластинчатые, разборные, круглозвенные.

Пластинчатые цепи – используются в подъёмно-транспортных машинах. Для них характерны большие шаги; скорость движения обычно 2 ÷ 3 м/с.

Круглозвенные – используются для подвеса.
