Конструкции основных узлов измельчителей

Оборудование для измельчения цветочно-травянистого сырья

Рисунок 18. Хранилище для розы

Измельчение цветочно-травянистого сырья необходимо как для облегчения извлечения эфирного масла, так и для придания образовавшейся массе сырья текучести, необходимой для перемещения его внутри перегонных аппаратов. Ввиду различий структурно-механических характеристик исходного сырья конструкция и рабочие органы измельчителей для цветочно-травянистого сырья отличаются от измельчите­лей для зернового сырья.

Цветочно-травянистое сырье поступа­ет на завод в виде зеленой массы, в ко­торой стебли растений располагаются хаотично и переплетаются друг с дру­гом, что затрудняет разборку такой копны и подачу ее на измельчающие ма­шины. Такую массу разгружают с помо­щью грейферного погрузчика или вруч­ную. Сырье укладывают погрузчиком на площадку, расположен­ную рядом с измельчителем.

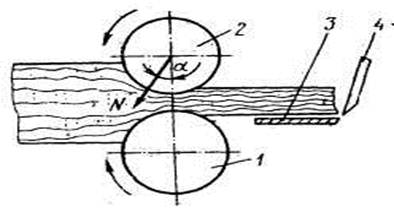

Перед подачей к измельчающему органу машины сырье необходимо уплотнить рифлеными или зубчатыми питающими валиками (рис. 21). Верхний валик 2 обычно свободно вращается и при­жимается к нижнему ведущему 1 при действии пружин и собст­венной массы, что создает определенное давление на сырье. Подпрессованное сырье поступает на пластину 3, которая с движущимся ножом 4 обра­зует режущую пару. Пластина 3 выполняет роль пассивного ножа и называется противорежущей.
