Основные понятия, термины, определения

Производство электрической энергии концентрируется преимущественно на крупных электростанциях, работающих совместно (параллельно). Центры потребления электрической энергии (промышленные предприятия, города, сельские районы и т. п.) удалены от её источников на десятки, сотни и тысячи километров и распределены на значительной территории.

Для характеристики системы передачи и распределения электрической энергии (ЭЭ) и всей структуры «генерация - передача - потребление» введём некоторые понятия, термины и определения.

Электроустановка - совокупность аппаратов, машин, оборудования и сооружений, предназначенных для производства, преобразования, передачи, распределения или потребления ЭЭ. Электроустановки (ЭУ) разделяют по величине напряжения до 1000 В (низковольтные ЭУ) и выше 1000 В (высоковольтные ЭУ).

Электростанция - электроустановка, служащая для производства (генерации) электрической энергии в результате преобразования энергии, заключённой в природных энергоносителях (уголь, газ, вода и др.) при помощи турбо- и гидрогенераторов.

Подстанция - электроустановка, предназначенная для приёма, преобразования (трансформации) и распределения электроэнергии, состоящая из трансформаторов (автотрансформаторов) и других преобразователей ЭЭ, распределительных и вспомогательных устройств. В зависимости от назначения подстанции выполняются трансформаторными или преобразовательными -выпрямительными, двигатель-генераторными и др. Подстанция может быть повышающей (повысительной), если преобразование величины напряжения переменного тока осуществляется с низшего напряжения на высшее (подстанции электростанций), и понижающей (понизительной) - в случае трансформации высшего напряжения на низшее (подстанции предприятий, городов и др.).

Центр, источник электропитания - источник ЭЭ, на сборных шинах (зажимах) которого осуществляется автоматическое регулирование режима напряжения. Наряду с электростанциями это шины подстанции с трансформаторами, оснащёнными регуляторами напряжения под нагрузкой (РПН), регулируемыми источниками реактивной мощности, линейными регуляторами

и др.

Распределительное устройство (РУ) - электроустановка, входящая в состав любой подстанции; предназначена для приёма и распределения электроэнергии на одном напряжении (до 1000 В и более). РУ содержат коммутационные аппараты, устройства управления, защиты, измерения и вспомогательные сооружения.

Наряду с подстанциями электрическая энергия может распределяться на распределительных пунктах - устройствах, предназначенных для приёма и распределения ЭЭ на одном напряжении (без трансформации) и не входящих в состав подстанции.

Линия электропередачи (ЛЭП) - электроустановка, предназначенная для передачи электрической энергии на расстояние с возможным промежуточным отбором. Линии выполняют воздушными, кабельными, а также в виде токопроводов на промышленных предприятиях и электростанциях и внутренних проводок в зданиях и сооружениях.

Потребитель ЭЭ, электроприёмник (ЭП) - аппарат, агрегат, механизм (электродвигатель, преобразователь, светильник и др.), потребляющий или преобразующий ЭЭ в другие виды энергии. С позиции структурной иерархии системы передачи и распределения ЭЭ к потребителям может быть отнесена совокупность электрических нагрузок (ЭН) (дом, посёлок, завод и т. д.), получающих электропитание с шин подстанций того или иного напряжения. В ряде случаев в качестве потребителей рассматривают подстанции, от которых осуществляется электроснабжение жилого района, промышленного предприятия и др. объектов.

Элементами системы передачи и распределения ЭЭ являются: линии электропередачи различных конструкций и напряжений (W), устройства продольной и поперечной компенсации (КУ) параметров ЛЭП (установки продольной компенсации и шунтирующие реакторы); трансформаторные подстанции (силовые трансформаторы (Т) и автотрансформаторы, выключатели, разъединители, контрольно-измерительные приборы и т. п.); источники реактивной мощности (ИРМ) (конденсаторные батареи, синхронные и статические тиристорные компенсаторы); устройства защиты и автоматики, т. е. автоматические регуляторы (АР), устройства релейной защиты (РЗ) и противо-аварийной автоматики (ПА), средства диспетчерского и технологического управления (СДТУ).

Электропередача - это линия с повышающей и понижающей подстанциями, служащая для транзитной передачи электроэнергии от станции к кон-центрированному потребителю, получающему электроэнергию от шин низшего напряжения понижающей подстанции.

Электрическая сеть - объединение преобразующих подстанций, распределительных устройств, переключательных пунктов и соединяющих их линий электропередачи, предназначенных для передачи ЭЭ от электростанции к местам потребления и распределения её между потребителями. Электрическая сеть эквивалентна развитой высоковольтной сети электропередач. Отдельная электропередача в узком смысле представляет собой электрич­скую сеть. Развитая электрическая сеть, как по составу электроустановок, так и по функциональному назначению, образует систему передачи и распределения электроэнергии.

В современных условиях отдельные электропередачи и в целом системы передачи распределения электроэнергии не работают изолированно; они связывают (объединяют) большинство электрических станций в электроэнергетическую систему для совместной (параллельной) работы на общую электрическую нагрузку и централизованного снабжения электроэнергией всех потребителей.

Электроэнергетическая (электрическая) система (ЭЭС) - совокупность электрической части электростанций, электрических сетей (сетей электропередач) и потребителей электроэнергии (электроприёмников), а также устройств управления, регулирования и защиты, объединенных общностью режима и непрерывностью (одновременностью) процессов производства, передачи и потребления электрической энергии.

Энергетическая система (энергосистема) - объединение электростанций, электрических и тепловых сетей (ТС) и ряда установок и устройств для производства, передачи, распределения и потребления электрической и тепловой энергии. Установки и устройства: источники энергии - паровые котлы (ПК) или гидротехнические сооружения (ГТС), турбины (Т), генераторы (Г); нагрузки - потребители электрические (ЭН) и тепловые (ПТ) и др.

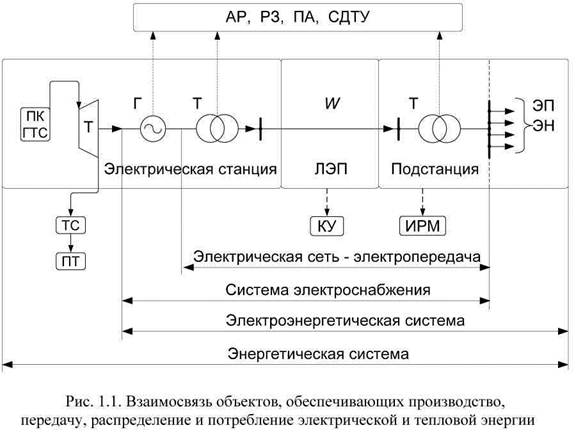

Более широким, чем электрическая сеть, является понятие «система электроснабжения». Она объединяет все электроустановки, предназначенные для обеспечения потребителей электрической энергией. Из рис. 1.1 ясно, что система электроснабжения эквивалентна (с учетом ЭП) электрической части энергетической системы - электроэнергетической системе.

Электрическая сеть или эквивалентная ей система передачи и распределения электрической энергии, являющаяся частью электроэнергетической системы, должна удовлетворять ряду требований: обеспечивать надёжное, а в отдельных случаях бесперебойное электроснабжение, устойчивость работы, питать потребители электроэнергией нормированного качества, удовлетворять условиям экономичности сооружения, эксплуатации и развития (расширения), безопасности и удобства эксплуатации, учитывать возможность выполнения релейной защиты, режимной и противоаварийной автоматики.
